主要指在织物带上持续运动的磨损试验

执行标准：ICS 39.040.10、ISO 23160:2011,MOD、GB/T 33725—2017、

GB/T 5270 代替 ISO 2819；GB/T 12967.2 代替 ISO 8251；QB/T 2537 代替 ISO 11640；

GB / T38022 — 2019 / ISO1413 : 2016

1、目的

试验的目的是模拟类似手表实际使用条件下，因与衣物摩擦而引起的轻微磨损。

2、试验描述

3、 总则

试验装置驱动一个织物摩擦带,按照图3在试验样本上施加压力。

注：图3中张紧轮可上下小幅移动，以自重对织物带起到张紧的作用

说明：

1  样本；

2  织物带；

3—张紧轮。

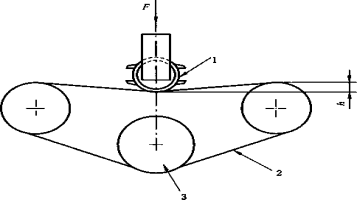

图3织物带磨损试验装置示意图

4、试验条件

试验条件应如下：

a) 试验样本下压力F：1OO N±5 N；

b) 织物带速度：0.5 m/s；

c) 试验样本下压高度h ：15 mm±2 mm；

d) 试验持续时间：3h_o

注：试验持续时间也可双方商定。

5、试验样本

织物带试验可适用于表壳、表带和其他零件镀层的耐磨损试验。

试验前，应按照GB/T 5270和ISO 27874规定的方法检査装饰镀层的附着力。 试验样本应以与织物带平行接触的适当方式放置。

6、织物带

织物带应具有表4中所示的特性。

表4织物带特性

5、操作步骤

准备的样本，其表面特性与需要评估的表壳体及其附件的表面特性相同（见图4）。

应调整试验样本的高度,使试验样本在下压力100 N±5 N时的下压深度为15 mm±2mm_o 试验样本和试验装置应在与校准样块相同的条件下进行准备和清洗。

试验样本应稳固地安装,其被测表面平行于织物带的表面。电机驱动织物带,使其在一个方向上运 动。一个循环后或按照供需双方协议的时间后，检査试验样本的磨损情况。

6、校准

校准样块的特性应符合表5和图4。

表5校准样块特性

单位为毫米

说明：

1— 磨损表面；

2— —棱边。

-织物带运动方向。

图4校准样块

校准样块的功能是判定一次或几次试验循环后的磨损速率。校准样块的安装应使被测表面的圆弧 位置与织物带的运动方向相反。之后观察棱边2的磨损。

注：一般情况下，使用校准样块进行40 h的磨损试验后，校准样块的质量损失在毫克量级。

试验中的大部分轻微磨损变化都由灰尘造成。在每一次新的试验循环前应清洁样块表面。

7.结果的评估

磨损的评估主要通过目视检査和与参照样本进行比较,见附录B。

耐磨损极限应按照供需双方的协议来确定。 注：此方法对于水镀金合金镀层具有较为明显的磨损效果。
