一、 仪器介绍

设备优势：

1、采用7寸多彩液晶触控屏，中英文菜单显示

2、PLC编程控制，可实时打印数据；具有紧急停机按钮，声光报警。

3、仪器自主开鞋楦行走架，高度模仿人在走路，跑步形态。

测试原理：

   将成品鞋穿戴上仪器鞋楦上，通过凸轮连杆机构模仿人在正常行走，且可以重复模仿人行走的状态。

二、 仪器参数

测试仪器：

1、 鞋楦行走架  ：穿戴成品鞋的支架，固定好的测试的尺寸鞋楦

2、 往复凸轮机构：驱动鞋楦架模仿行走的机构

技术参数：

测试速度：0~60次/min

往复次数：0-999999  可设置

测试鞋码：25~45码

最大荷载：750N

摩擦介质：木板  可根据客户要求定制

控制方式：触摸屏

整机功耗：1200W

外形尺寸约：970*560*1600mm

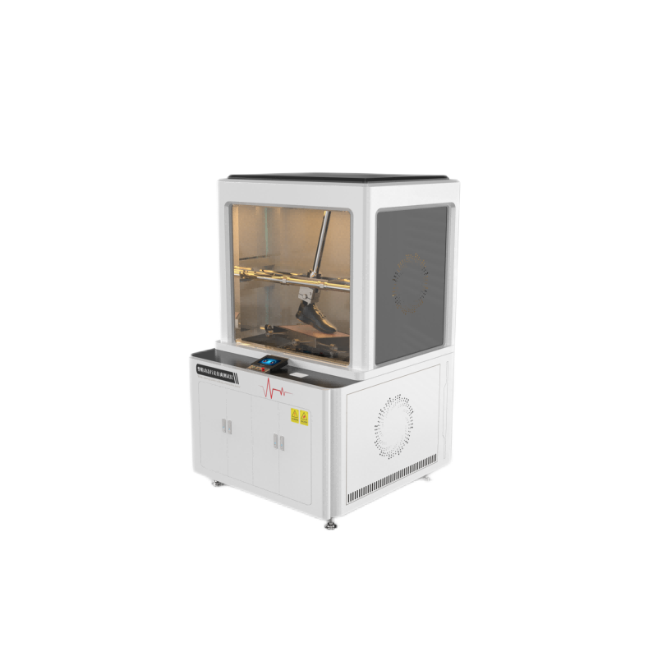

设备示意图

本试验仪器有重复往复机构、模仿行走机构、配套鞋楦等组成

基本配置：

主机   一台

标准鞋楦一套

电源线 一根

说明书 一本

合格证 一个

保修卡 一个

铭牌
