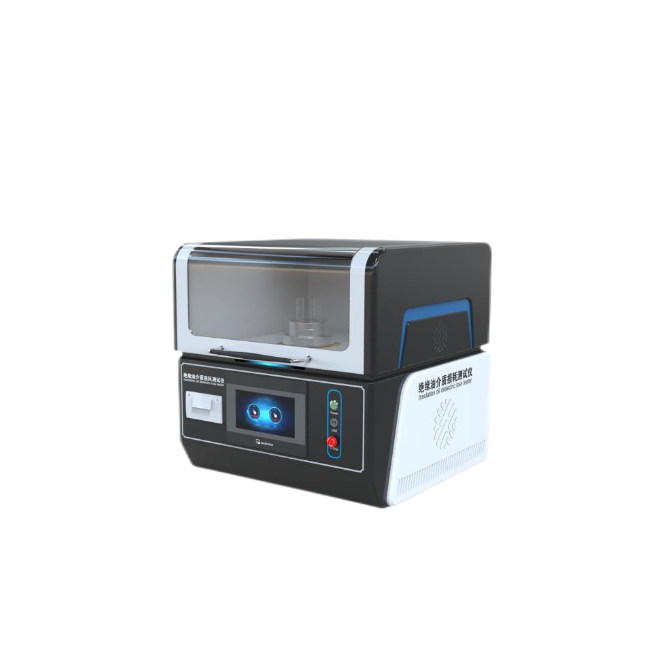

是用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率的高精密仪器。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。其中加热部分采用了当前最为先进的高频感应加热方式，该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点

技术参数

控制系统:PLC;

操作界面：彩色7寸触摸屏，中英文切换；

测 量 范 围： 电容量       5pF～200pF

 相对电容率   1.000～30.000

介质损耗因数 0.00001～100

直流电阻率   2.5 MΩm～20 TΩm

测 量 精 度： 电容量       ±(1%读数+0.5pF)

 相对电容率   ±1%读数

介质损耗因数 ±(1%读数+0.0001)

直流电阻率   ±10%读数

分  辨   率： 电容量       0.01pF

相对电容率   0.001

介质损耗因数 0.00001

测  温 范 围： 0～125℃

温度测量误差： ±0.5℃

交流实验电压： 500～2200V  连续可调，频率50Hz

直流试验电压： 0～500V     连续可调

功    　  耗： 100W

外  型 尺 寸：  420mm*380mm*385mm

总   重   量：   21Kg

仪器优点

1、自动化程度高，温升、介质损耗测量、电阻率测量可一次性完成；

2、油杯采用符合GB/T5654-2007的三电极结构，电极间距离为2mm，可以消除杂散电容和漏电对介质损耗测试结果的影响；

3、仪器采用中频感应加热，PID控温算法。 这种加热方式具有油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设的温度误差范围内。

4、采用DSP和FFT技术，确保数据稳定、准确、可靠。

5、内标电容器为SF6充气三点极电容器。 该电容器的介质损耗和电容量不受环境温度和湿度的影响，使仪器在长期使用后仍能保证精度。

6、大屏幕彩色触摸屏，中文操作菜单，方便与人沟通，操作简单明了，一目了然。

7、有开盖切断高压、油杯高低压电极短路等温馨提示，确保操作人员的人身和设备的正常运行。

8、自带实时时钟，可将测试日期和时间与测试结果一起保存、显示和打印； 设备可显示环境温度，实时检测测试环境。

9、自动存储测量数据，绝缘油介质损耗测试仪可存储100组测量数据。

10、空电极杯校准功能。 绝缘油介质损耗测试仪测量空电极杯的电容和介质损耗因数，以判断空电极杯的清洁和装配状态。绝缘油介质损耗测试仪自动保存校准数据，方便准确计算相对介电常数和直流电阻率。
