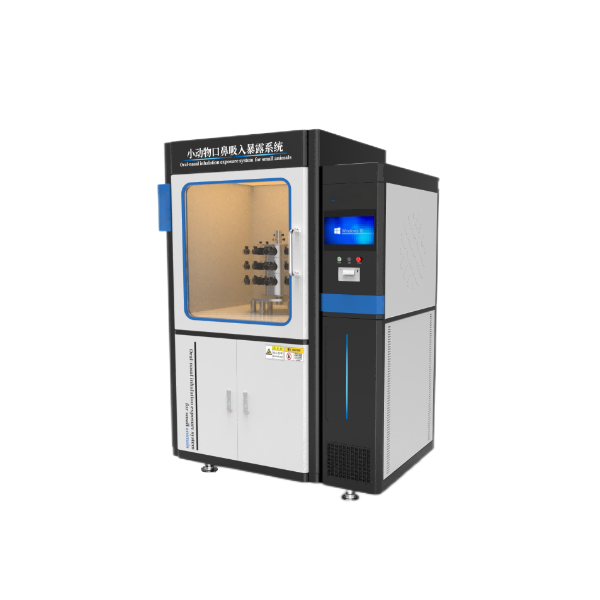

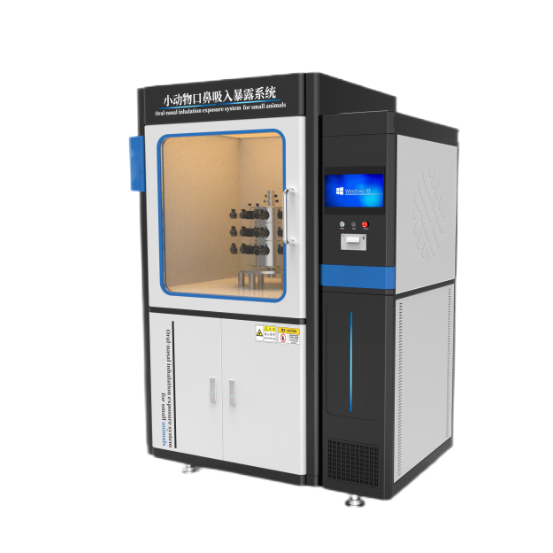

仪器介绍

  本仪器可用于完成啮齿类动物（大鼠、小鼠、豚鼠等）对气体、液体气溶胶、粉尘气溶胶、纳米颗粒气溶胶、烟气等可吸入物的口鼻吸入暴露实验。保证同一实验组动物吸入染毒剂量的一致性;实现气溶胶在线浓度检测和样品实时在线采样;采用高精密控制系统，提高气溶胶均匀度和稳定性。

设备特点：

1、口鼻暴露室为不锈钢双筒结构，内缸正压，外缸负压保证了动物呼出的废气不污染或稀释气溶胶

2、实验过程中各暴露孔气体质量浓度均匀性、稳定性误差在±8%之内，液体气溶胶质量浓度均匀性、稳定性误差在+10%以内，粉尘气溶胶质量浓度均匀性、稳定性误差在±20%以内。均符合经合组织（OECD）吸入指导原则、农药和化学品毒性试验国家标准技术要求;负压防护系统保障实验人员安全:

3、实验中产生的废气经过滤系统处理后完全达到国家安全排放标准。

4、软件具有用户分级管理、审计追踪、数据不可更改，数据不可删除、电子签名等功能，符合GLP实验室要求。

应用范围

药物安全评价领域、呼吸性疾病造模和药效评价领域、化学品和农药安全评价领域、放射性物质危害评估及防护领域、吸入免疫领域、环境评价领域、军事医学、航天医学领域。

符合标准：

GB/T 15670.6~2017        《农药登记毒理学试验方法 第6部分:急性吸入毒性试验

》

GB/T 15670.12~2017 《农药登记毒理学试验方法 第12部分:短期重复吸入染毒( 28天)毒性试验

》

GB/T 15670.13~2017    《农药登记毒理学试验方法 第13部分:亚慢性毒性试验

》

GB/T 15670.26~2017    《农药登记毒理学试验方法 第26部分:慢性毒性试验》

技术参数：

控制系统：PLC+Windows

显示操作： 15寸工控一体机，嵌入式工业电脑

氧浓度检测： 0~25%  精度:±1.5%

二氧化碳分析仪：量程：0~5% 精度±2%

一氧化碳分析仪：0~100ppm  精度±2%

气溶胶发生单元：液体气溶胶发生器、粉尘气溶胶发器、高效雾化发生器、VOC发生器等

废气处理单元

1. 实验舱

1.1 主体采用316L不锈钢材质，内部操作空间尺寸≥0.8m（长）×0.8m（宽）×1.6m（高），外部尺寸≤2.5m（长）×1.5m（宽）×2.2m（高），无消毒死角。

1.2 实验舱气密性应满足柜内压力低于周边环境压力250Pa下的每小时泄漏率不大于净容积的0.25%

1.3 送排风装置

1.3.1 有独立送排风装置，送、排风高效过滤效果不低于H14级且均具备原位检漏条件。

1.3.2 排风机风量范围250m³/h～300m³/h，风量可调，手套脱落后手套口进风速度≥0.7m/s，

1.4 传递窗

1.4.1 容积≥60L，主体采用316L不锈钢材质。

1.4.2 具有独立送排风系统，并具有紫外消毒功能。

1.5 手套采用耐酸碱及消毒剂腐蚀的橡胶材料制成。

1.6 配备过氧化氢消毒接口。

2. 暴露装置

2.1 暴露塔为316L不锈钢材质，可置于实验舱内，能满足小鼠、大鼠、豚鼠、雪貂和兔实验需求，并提供相应动物固定装置。

2.2 暴露口≥36个，暴露口气溶胶质量浓度均匀度误差在±20%以内,6小时稳定性偏差±20%以内。

3. 气溶胶发生器

3.1 至少包括液体气溶胶发生器、固体气溶胶发生器两种气溶胶发生器。

3.2 液体气溶胶发生器：采用316L不锈钢材质，产生的气溶胶空气动力学质量中值（MMAD）：1μm～4μm，几何标准偏差（GSD）：1.5～3，发生细菌气溶胶时＜3μm的粒子≥90%。

3.3 固体气溶胶发生器：采用316L不锈钢材质，适用颗粒大小0.1μm～50μm；气溶胶质量流量10mg/min～20000mg/min，可调；发生气体流量5L/min～100L/min，可调。

4. 采样器

4.1 至少包括冲击式生物气溶胶采样器、六级安德森生物气溶胶采样器、大流量生物气溶胶采样器。

4.2 冲击式生物气溶胶采样器采样流量≥12.5L/min，采样液量≥20mL。

4.3 六级安德森生物气溶胶采样器粒径测试范围：0.65μm～10μm，配备粒径计算分析软件，输入各级采样值可计算 MMAD、GSD 等数据。

4.4 大流量生物气溶胶采样器采样流量≥300L/min，形成样本液量≤8mL，采样过程中可自动补充挥发的采样液，采样管可更换。

5. 液体输送仪

5.1 流速范围0.1mL/min～10mL/min，可调。

5.2 自动记录和输出补给实验数据。

6、小动物肺部定量雾化器：液体递送量25μL～250μL/次。

7. 气溶胶质量浓度测量仪

7.1 测量范围0.1mg/m3～10000mg/m3，精度范围±0.05mg/m3。

7.2 可对接操作软件对数值进行实时图形化显示、存储及输出。

8. 暴露装置监测模块

8.1 对暴露塔内参数进行监测并实时显示。

8.2 监测参数至少包括温度、湿度、氧气浓度、二氧化碳浓度、压力、气溶胶载气流量、洁净空气稀释流量、抽气流量、采样流量、补气流量等。

9. 控制软件

9.1 至少具有三级权限用户管理。

9.2 参数设定至少包括压力控制、载气流量控制、稀释流量控制、抽气流量控制、采样流量控制。

9.3 具备实时曲线、历史曲线、曲线详细查看、报表记录、报警记录、数据导出等功能。

9.4 具备远程控制拓展接口。

9.5 可设置工作、排风、消毒三种不同模式。

10. 过氧化氢消毒机

10.1 消毒喷头需具有360°旋转喷雾功能，具备远程遥控、数据打印、数据导出等功能。

10.2 单次装载消毒液容量不低于4L，粒径小于700nm雾化粒子占比≥90%。

10.3 对枯草芽孢杆菌或嗜热脂肪芽孢杆菌的杀灭对数≥6，提供第三方消毒效果检测报告。

11. 提供本装置微生物气溶胶实菌暴露均一性、稳定性、安全性验证技术方案、消毒技术方案及生物安全风险评估

 基本配置：

1. 实验舱1套

2. 暴露装置1套（含暴露塔1台、密闭式小鼠固定筒40个、密闭式大鼠固定筒40个、密闭式豚鼠固定筒40个，密闭式雪貂固定筒10个、密闭式兔固定筒10个）

3. 气溶胶发生器1套

4. 采样器1套

5. 液体输送仪1台

6. 小动物肺部定量雾化器1台

7. 气溶胶质量浓度测量仪1台

8. 暴露装置监测模块1套

9. 控制软件1套

10. 过氧化氢消毒机1台；

11，说明书1本；

12，合格证1份；

13，操作视频1套
