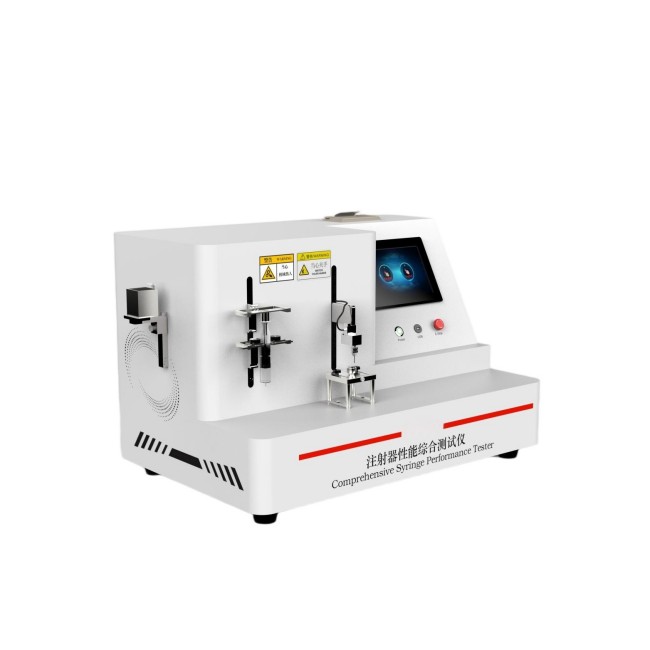

注射器（针）综合性测试仪

注射器（针）综合性测试仪是用于评估医用注射器活塞在筒体内滑动性能和刺穿力，针尖强度测试的专业设备，其测试结果直接关系到注射器的使用安全性和药物剂量的精确性。以下是核心要点解析：

一、‌工作原理

控制系统：PLC+Windows系统

操作界面：彩色10寸嵌入式工业电脑，中英文切换；

WiFi连接打印机A4‌

‌模拟推注动作‌

固定注射器筒体于专用夹具，确保测试稳定性；

通过高精度力传感器向芯杆施加恒定推力（模拟人手操作），推动活塞在筒内滑动‌。

‌数据采集与分析‌

实时记录起始力（活塞启动所需力）、平均力（滑动持续力）、最大推回力等参数；

结合位移传感器监测滑动速度与距离‌。

‌性能评估‌

对比测试数据与标准阈值（如GB 15810、ISO 7886），判定滑动流畅性及是否存在卡顿、摩擦力异常等问题‌。

二、‌核心功能与技术参数‌

A注射针测试核心参数

‌刺穿力测试‌

‌原理‌：针尖以恒定速度（100±10mm/min）垂直刺穿模拟聚氨酯膜材料皮肤（厚度0.35mm±0.05mm聚氨酯膜），硬度：邵氏A85±10；

‌指标意义‌：

‌刺穿力‌：反映针尖锐度（≤0.70N为优，数值越低疼痛感越轻）‌。

暴露面积：（加固后）穿刺区域直径等于ø10mm

‌设备特性‌

‌高精度传感器‌：量程0-20N，分辨率±0.01N，精度±0.05%FS‌。

‌多功能适配‌：支持0.1-6.2mm针规格，兼容薄壁/超薄壁针管。

B缝合针测试核心参数

‌刺穿力测试‌

‌材料‌：厚度为0.05mm士0.002mm模拟组织穿透‌。铝箔为软性材料

‌标准‌：‌YY/T 0043-2016‌（如直径0.5-0.7mm圆针≤0.68N）‌。

‌针尖强度测试‌

‌方法‌：针尖垂直顶压硬度FR60钢块，钢块为表面光滑的圆柱体,直径为5mm，加载至设定载荷，并保持5-10秒，检测是否变形或弯钩‌。

‌判定‌：针尖在药棉上拖拉不得拉出纤维‌。

三、‌应用场景‌

‌质量控制‌

检测活塞滑动阻力是否合规（如1ml注射器启动力≤0.8N，持续力≤0.3N‌213）；

预防临床使用时出现药液泄漏、剂量误差或活塞脱落风险‌。

‌产品研发验证‌

优化针筒材质与硅油润滑工艺，提升滑动顺滑性；

适配预灌封注射器、笔式注射器等特殊设计。

‌满足以下标准‌

满足GB 15810、国际ISO 7886及药包材标准YBB00162004的认证要求‌；

YBB00152004-2015

 YBB00162004-2015

YBB00112004-2015

‌GB 15811-2016‌（速度范围50-250mm/min），GB 18671-2009，YY0166-2002、YY0043-2016、

YY0666-2008，

四、‌设备选型建议‌

‌基础功能‌：优先选择支持多语言界面（中/英文）、具备启动力自动识别及数据统计（极限值/平均值/标准差）的型号‌；

‌扩展需求‌：

胰岛素注射器测试需适配低速精密控制（如笔式注射器‌）；

密合性测试需兼容正压检漏模块（如30N保压5秒无泄漏‌。

五、‌操作流程示例‌

‌预处理‌：注射器筒体硅油润滑，活塞推入至指定位置‌；

‌参数设置‌：输入公称容量（如5ml），设定速度100mm/min‌；

‌执行测试‌：

设备自动推拉芯杆，记录力值变化；

系统判定结果打印报告‌；

‌数据分析‌：若起始力超限，需检查注塑毛刺或润滑工艺‌。

‌注意‌：测试环境需恒温（22±2℃），避免温度影响硅油黏度与膜材形变‌。

注射器滑动性测试仪通过精准量化滑动阻力，为医疗器械的安全性提供了核心保障。设备选型应结合具体产品类型（如无菌注射器、卡式瓶）、产能需求及法规覆盖范围综合决策。

六，配置清单

主机1台

测试软件1套

电源线1根；

说明书及操作视频1套；

夹具1套；

水槽1套；

18G针1套；

标配夹具1套；

铭牌1块；

模拟皮肤根据用户选择配置
