一，概述：

适用于汽车散热器的碎石冲击试验。

二，测试标准

 QC/T 468 《汽车散热器》

三，设备试验及原理介绍

原理：

砾石或其它介质放在加料斗里，加料斗里的振动送料装置将料送到送料斜槽中。由底下高速空气而产生的真空，介质落到送料斜槽中。介质被吸入喷嘴中，被空气喷射器发射到试样上。介质撞上试样后落入碎石箱中。

试验：

试验对象为散热器芯子部分，连续喷射:，一般只喷射一次。

经过淬火的钢丸硬度为 61HRC~65 HRC，有棱角，平均直径4mm~5m。

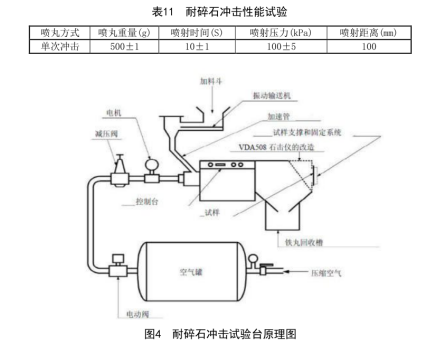

其具体试验参数见表11的规定。

设备外观示意图（外置装样部分定制，细节差异以实物为准）

四，工作条件及场所要求

    工作条件：

1、使用温度：室温

2、电源供给：交流/单相 220V±15% /50Hz

3、 压缩空气压力：0.4MPa～0.8MPa（用户自配，亦可自配更高压力满足测试条件）

场地要求：

1、地面平整，通风良好

2、不含易燃、易爆、腐蚀性气体和粉尘

3、附近没有强电磁辐射源

4、场地地面承重能力：不小于300kg/m2

电气要求

1、设备设计符合人机原理，操作方便安全，整体牢固可靠；

2、设备配备电源切断阀，确保检修时不会产生危险；

3、操作控制系统放置在操作者便于操作和观察的部位。设备必须设置紧急停止按钮

4、设备具备良好和全面安全防护措施，设备上的转动部件、危险零部件及危险部位，都应具备防护装置和安全标示；

5、设备的电气控制系统,具备过载保护和短路保护功能。

五，技术参数

PLC控制系统

操作界面：中英文切换；

测试软件：可远程免费升级

喷射时间可设置0-999秒并喷射中设置时间暂停时间

漏斗不锈钢制作

控制系统和试样箱可分离，灵活，可随意移动位置

加配气动震动系统

喷射介质用户自备

试样装置一套：定制试样尺寸：最大1200mm*1200mm *68mm（长宽）  ,最小尺寸：300*300*32mm;

样品支架：手动移动样品，制造材料钢管焊接；

试样重量：20-30KG

颗粒大小：45度枪-0-29mm和90度枪0-52mm

喷射速度可调0-1MPA

发射量可调节

压力调节范围0-1000kPa

发射量调节范围≥1kg/min

发射角度调节范围 45～90°;

外形尺寸：2930*2680*2050mm

六，供货清单

主机1台

试样装置1套

消音组件、SAE喷枪组件、VDA喷枪组件1套

眼罩1幅

耳机1个

钢珠500克

扳手1套

电源线1根

说明书1份

合格证1份

保修卡 1份

铭牌1份

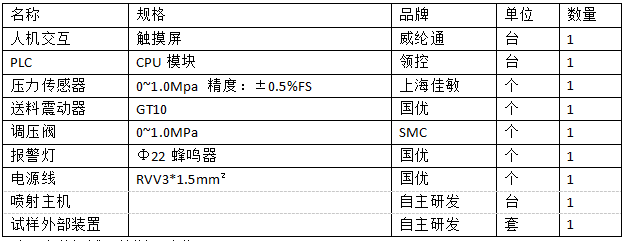

七，设备配置
