机械臂全维度一体化综合测试系统、面向多类型机械臂的一体化综合性能测试系统技术说明

　机械臂测试系统为软硬件一体化综合检测平台，遵循ISO 9283、GB/T 12642相关标准，针对工业机械臂、协作机械臂及特种机械臂开展精度、承载性能、动态特性、安全性能、耐久可靠性、环境适应性六大维度量化检测，广泛应用于产品出厂验收、样机研发标定、设备定期校准及运行故障诊断等场景。

一、核心检测项目

　　整套检测覆盖多类关键性能指标，全方位保障机械臂实际工况运行的安全性与作业效率。位置精度检测用于比对末端执行器实际停靠坐标与理论目标坐标，量化空间定位偏差；重复定位精度考核设备多次复现同一运动点位的稳定能力，是评判整机运行一致性的核心指标。动态性能检测采集最大速度、运动加速度、伺服响应时长等参数，综合评判机械臂连续运动过程中的跟随与响应水平。负载性能测试核验设备在额定载荷工况下的运行稳定性，搭配关节力矩实时监测，可提前识别传动部件异常磨损、驱动系统潜在故障。振动与噪声检测能够直观反映机身结构刚度与传动系统运行平顺度，规避共振带来的设备损耗与安全风险。工作空间可达性检测结合三维建模与路径规划算法，校核机械臂极限作业覆盖范围，满足实际生产作业区域全覆盖需求。

二、检测实施方式

　　检测手段主要划分为静态检测、动态检测两大类别。静态检测在机械臂各关节锁止定姿状态下，依托激光跟踪仪、三坐标测量机等精密设备采集末端执行器三维空间坐标，对比理论坐标差值，完成位置精度、重复定位精度测算。动态检测预先规划直线、圆弧、五次多项式平滑轨迹等标准运动路径，驱动机械臂连续运行，借助各类传感器实时采集全过程运动数据，再通过专用数据处理算法提取最大轨迹误差、平均偏差、重复离散误差等核心评价参数。行业主流检测手段包含标准轨迹跟踪测试、全域多点采样检测、闭环精度校准、仿真与实测数据对标四类。同时，基于机器视觉、激光扫描的在线无损检测方案已在智能产线逐步普及，可实现无接触、不间断实时性能监测。高端检测平台还融合数字孪生技术，搭建与实体机械臂同步映射的虚拟模型，模拟各类极限工况下设备运行状态，进一步拓宽检测覆盖范围，提升性能预判能力。

三、系统整体架构

1. 被测对象单元（待测机械臂）

· 六轴工业机械臂、协作机械臂、SCARA、Delta 并联臂、医疗 / 轻量化机械臂

· 配套：末端法兰、标准负载砝码、夹爪、工装夹具

2. 高精度测量硬件层（数据采集核心）

（1）空间精度测量设备

激光跟踪仪（微米级，全域定位 / 重复定位精度基准）

机器人球杆仪（快速 TCP、轨迹误差、关节间隙诊断）

激光干涉仪（单轴定位、速度、加速度动态检测）

便携式关节臂三坐标（现场小范围快速检测）

（2）力 / 力矩检测

六维力扭矩传感器（末端法兰安装，测 Fx/Fy/Fz、Mx/My/Mz，刚度、碰撞、力控精度测试）

（3）动态振动采集

IMU 惯性单元、加速度传感器、高速振动分析仪（模态、共振、噪声测试）

（4）视觉与环境监测

高速工业相机 + 运动捕捉系统（轨迹可视化、视觉定位精度）

温湿度箱、高低温湿热 / 盐雾 / 粉尘试验舱（环境耐久）

（5）电气采集

电流 / 电压 / 温度采集仪、绝缘测试仪、伺服总线记录仪（电机、线缆、控制器状态）

3. 控制与数据采集单元

数据采集卡（采样率≥100Hz，同步采集多传感器）

工控主机、PLC、网关，支持 Modbus/TCP、EtherCAT、机器人原生通讯

时序同步模块：统一机械臂运动、测量、采集时间戳

4. 上位机软件分析平台

主流开发框架：LabVIEW、Python+Qt、C#、机器人原厂测试软件 核心功能：

（1）测试任务编辑器：标准化 ISO9283 点位 / 轨迹测试脚本一键生成

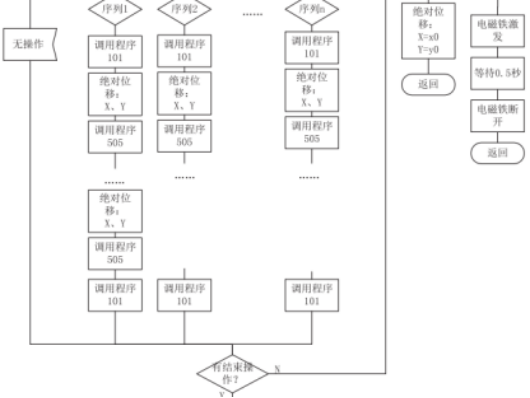

（2） 高精度测量硬件层（数据采集核心）运动控制：自动下发点位、直线、圆弧、往复耐久运动指令

（3）实时数据可视化：三维轨迹曲线、误差分布、力 / 振动波形

（4）自动判据对比：实测值与国标 / 出厂阈值自动比对，超限报警

（5）报告自动输出：PDF 检测报告、原始数据存储、误差补偿 D-H 参数导出

（6）故障诊断库：误差溯源（关节间隙、伺服滞后、结构变形）
