一，仪器特征

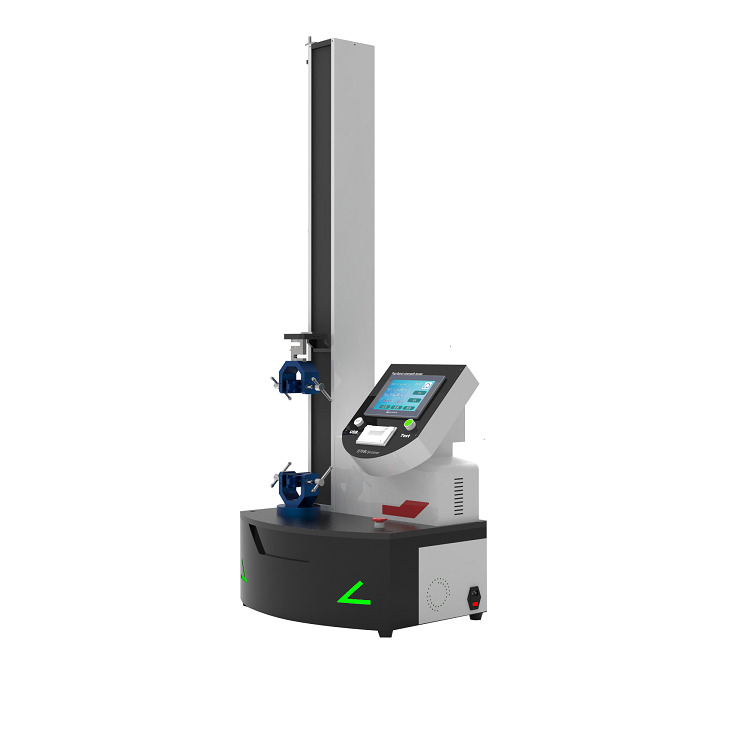

本设备是检验生产厂家产品性能的检测设备。由可编程控制器，触摸屏，力值传感器，传动装置，机载打印机等组成，提供中英文菜单显示，具备人机对话设定各项参数自动运行测试模式。另增设生产单位，生产批次机打输入，使测试结果更加规范化标准化。信息安全方面采用三级密码，让信息安全可靠。测试操控范围包括：公称容量、芯杆位移、打印设定、测试、上行、下行、时间、标定，检定等功能设定。搭配机载打印测试可实时显示测试载荷，滑动性数据（起始力，平均力，最大推力）。针对测试结果自动判断，不合格则启动自动蜂鸣报警，并由打印机打印出测试数据及结果以供分析。

二，测试原理：

用平坦的环形夹具将被测试人工血管样品的一片固定在开口上，将一个带球形探头的探针穿过样品，直到破裂。在测试中不断测量负载。

三，测试标准：YY0500-2021

四，技术参数：

操作界面：简体中文/英文

拉力范围：0-1000N（测试可软件设定）

速率范围：1-500MM/MIN可任意设置

时间计时器：触摸屏显示

电源：AC90V-240V/50Hz（自适应宽电压）
整机功率：70W

可编程控制器：PLC控制系统

触摸屏：7寸威纶通彩色触摸屏

测力机构：内置

打印机：嵌入式打印机

探头破裂强度的测试

1 原理

用平坦的环形夹具将被测试人工血管样品的一片固定在开口上，将一个带球形探头的探针穿过样品，直到破裂。在测试中不断测量负载。

2 仪器应包括 :

a) 符合 ISO 5081的可匀速运动的拉力试验机，可以在加压模式下工作或装有适合加压的配件;

b) 样品夹持环和可移动的探头。如图 6,图 7规定的器械完成测试的仪器的精度在士5yo

3 取样

YY0500-2021/1S0 7198:1998

4 测试程序

沿血管样品的纵轴方向截取一段并抚平裁成厚度均匀的一片。将样品放在测试仪器的开口上，使其完全覆盖在薄膜上，如果有皱褶 ，在不扭曲编制结构的情况下将皱褶抚平。放下压环。调整压环底座或探针，无论是对于拉力机的夹具还是其他配件，使开口和探针在同心位置。降低探针到和样品接触。移动探针直到样品破裂。记录探针的直径，移动速度，和每个样品破裂时的负载

5 结果的表达

以毫米为单位表示探针的直径，以毫米每分为单位表示探针的移动速度，以千牛为单位表示破裂强度

6 测试报告和附加说明

测试报告应包括血管样品的破裂压力的平均值和标准偏差、探针直径、移动速度

7规定的细节。

附加说明应规定的被记录下来

一、核心功能与原理‌

‌破裂强度检测‌

通过球形探头（直径9.5mm半球体）垂直穿刺人工血管样品，实时监测破裂瞬间的最大负载力，评估抗压性能。

‌自动化测试流程‌

PLC控制系统自动完成样品固定、探针穿刺、数据记录及报告生成，单次测试≤30秒。

‌安全防护机制‌

过载自动停机、漏电保护及紧急制动功能，防止设备损伤。

二、仪器特征

本设备是检验生产厂家产品性能的检测设备。由可编程控制器，触摸屏，力值传感器，传动装置，机载打印机等组成，提供中英文菜单显示，具备人机对话设定各项参数自动运行测试模式。并由打印机打印出测试数据及结果以供分析。

‌三、关键技术参数‌

‌三、执行标准与测试流程‌

‌合规标准‌：

测试标准：YY0500-2021中 A.5.3.6

‌操作流程‌：

探头破裂强度的测试

1 原理

用平坦的环形夹具将被测试人工血管样品的一片固定在开口上，将一个带球形探头的探针穿过样品，直到破裂。在测试中不断测量负载。

2 仪器

仪器应包括 :

a) 具有恒定的拉伸速率，能在加压模式下工作或装有适合的加压保持架，精度±5%。

b) 具有样品夹持环和可移动的探头针。样品夹持装置的中央孔径的直径为11.3mm;可移动探头针为直径9.5mm的半球体。

3 取样

YY0500-2021/1S0 7198:1998

4 测试程序

如样品是管状血管移植物，沿血管样品的纵轴方向截取一段并抚平裁成厚度均匀的一片。将样品放在测试仪器的开口上，使其完全覆盖在薄膜上，如果有皱褶 ，在不扭曲编制结构的情况下将皱褶抚平。放下压环。调整压环底座或探针，无论是对于拉力机的夹具还是其他配件，使开口和探针在同心位置。降低探针到和样品接触。

移动探针直到样品破裂。记录探针的直径，移动速度，和每个样品破裂时的负载

5 结果的表达

以毫米为单位表示探针的直径，以毫米每分为单位表示探针的移动速度，以千牛为单位表示破裂强度

6 测试报告和附加说明

测试报告应包括血管样品的破裂压力的平均值和标准偏差、探针直径、移动速度

7规定的细节。

附加说明应规定的被记录下来

四、使用注意事项‌

‌环境要求‌

操作台需避震防潮，电源波动≤±10%‌。

‌校准维护‌

每月校验力值传感器，确保精度±0.5%以内‌。

五、配置清单

主机1台；

测试软件1套；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;
