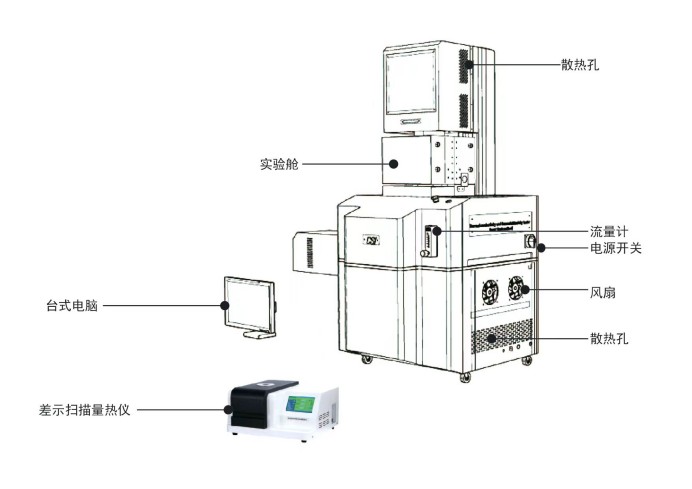

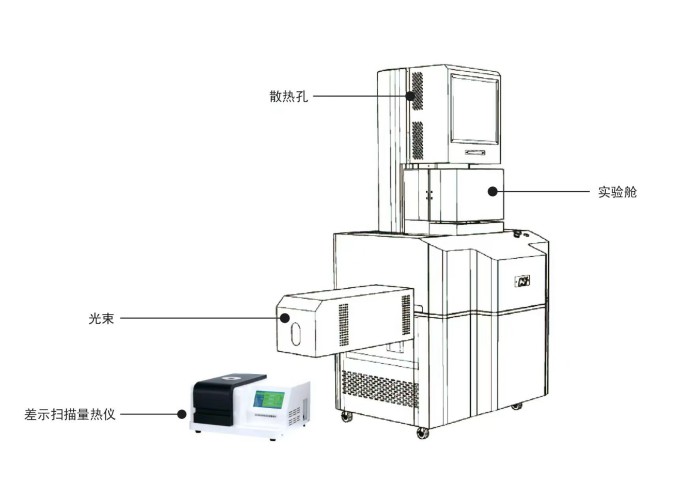

仪器组成

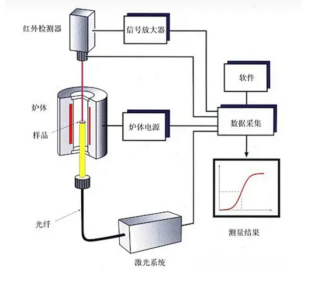

包括带有试样架和测温装置炉体(加热炉和气候室),闪光源,脉冲检测器,以及控制、数据采集和分析系统。

执行标准

GBT 42919.4-2023

技术参数

控制系统：PLC+Windows系统；

操作界面：彩色12.1寸嵌入式工业电脑，曲线展示，WiFi连接；

激光元：红外检测器；

加热源：电炉

试样尺寸范围：Φ12×(0.1-5)mm,

温度范围：室温-500度；

导热系数测量范围：0.1～2000 w/m.k

工业电脑：同时计算出热扩散系数（导温系数）、比热容等多个热参数

激光源功率：200W可调

测试精度：±3%

重复性：两次测量偏差<±3%

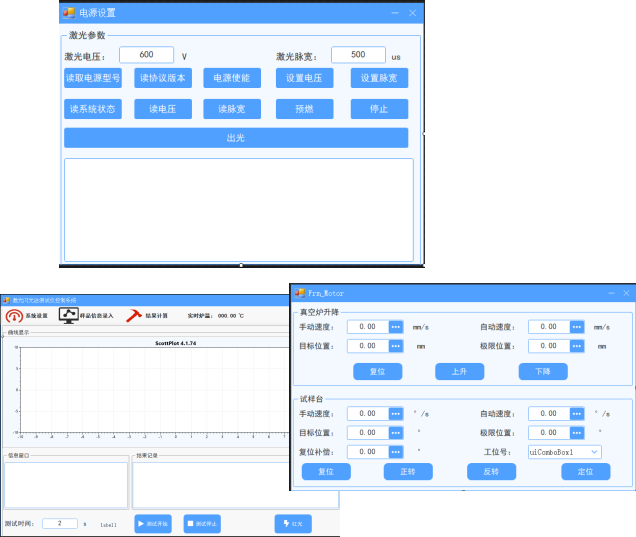

可与通用计算机通讯，采用全自动测试软件，快速准确对样品进行试验过程参数分析和报告输出

电源： AC 220V±10﹪；50~60Hz；500W；

外形尺寸：1000*630*1710mm

激光导热仪应用

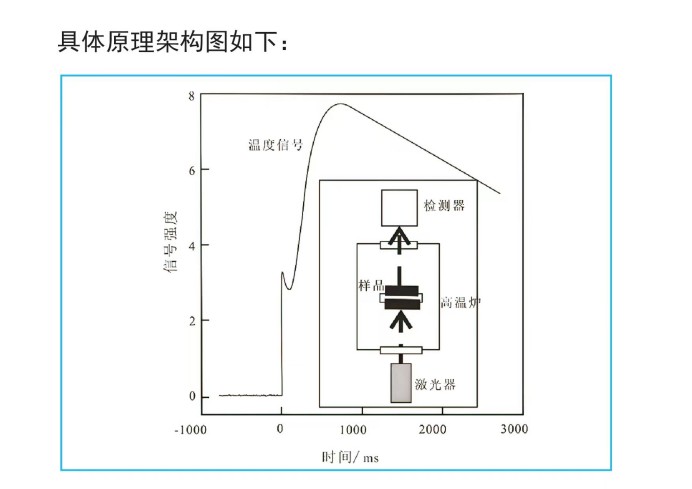

激光闪射法所要求的样品尺寸较小，测量范围宽广，可测量除绝热材料以外的绝大部分材料，特别适合于中高导热系数材料的测量。

除常规的固体片状材料测试外，通过使用合适的夹具或样品容器并选用合适的热学计算模型，还可测量诸如液体、粉末、纤维、薄膜、熔融金属、基体上的涂层、多层复合材料、各向异性材料等特殊样品的热传导性能。
