用途

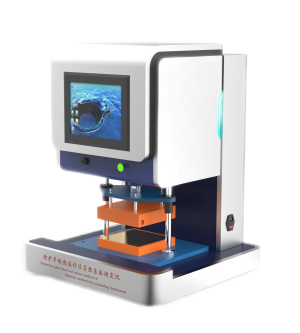

本仪器采用国际上流行的热流计检测导热系数方法，配工业电脑实现全自动检测，是在我公司原基础上重新优化设计而成，适应各种常见材料导热系数的测试要求本仪器基于稳态平板法测试原理，在热面加入稳定的热面温度，热量通过试样传递到冷面，测量传递的热流，再根据试样的厚度和传热面积可计算导热系数和热阻。此测试方法简便，快捷，重复性好。非常适用于材料传热方面的研究和开发。可用于塑料、橡胶、石墨、保温材料等测试，广泛应用在大专院校、科研院所、质检、厂矿。

执行标准

本仪器参考标准:ASTM E1530-06用保护的热流计技术评定材料的耐传热性能的测试标准、GB/T29313-2012电气绝缘材料执传导性能试验方法、ASTM C518-04用热流计法测定稳态热通量和热传递特性的试验方法:GB10295-2008绝热材料稳态热阻及有关特性的测定( 热流计法)。

主要参数

控制系统：PLC+Windows系统；

操作界面：彩色12寸触摸屏，嵌入式工业电脑，中英文切换；

导热系数范围：板状样0.001-5W/mk和圆柱状样 3-1000W/mk；

测试精度：优于 5%

热板温控：标配室温一99.99C，其他为选配室温-150.00C和室温-300.00C，温室150.00C或室温300.00C

冷面温度：恒温槽 5--90C(根据温度选配)；

压力范围：0-10KG,精度0.05%

测试面尺寸：标配150*150mm*厚度80mm内，∅60(或∅80)mm，装夹样品 宽60mm

实验时间：约3 小时

热流量范围：0.5-2000W/m2，分辫率0.25 W/m2

电源：220V;50Hz;

热流计：测量范围-2000~+2000w/m2，精度<5%，灵敏度15~100W/(m3.mV)，密封等级IP68 防护标准；

恒温槽温度范围：15L---0-99度

采用有机玻璃防风罩，可直接观察实验过程；

外形尺寸：650*650*850mm；

防护平板热流计法是一种用于测定材料导热系数的方法，它具有以下几个优点：

A高精度：防护平板热流计法能够提供较高的测量精度，可以测量从低到高导热系数的材料。该方法基于热传导原理，通过测量材料上的热流和温度差来计算导热系数，具有较高的准确性。

B宽测量范围：防护平板热流计法适用于各种材料的导热系数测量，包括固体、液体和气体等。无论是热导率较低的绝缘材料还是热导率较高的导热材料，该方法都能进行准确测量。

C非破坏性测试：防护平板热流计法是一种非破坏性测试方法，不需要对材料进行任何物理或化学改变。这使得该方法非常适用于对样品进行连续、多次测量，而无需担心材料的完整性或可用性。

D快速测量：相对于其他传统的导热系数测量方法，防护平板热流计法具有较快的测量速度。它可以在相对较短的时间内完成测量，从而提高工作效率。

E简便易行：防护平板热流计法的操作相对简单，不需要复杂的设备或大量的样品预处理。这使得该方法在实验室和工业环境中易于实施和操作。
