核心竞争力

操作简单方便，设备故障率低，使用先进检测元件，整机操作顺畅，误差小，使用年限长

数据显示

1.实时显示当前数据

2.自动测试无需人工值守，测试结束停止、警报

3.内置大容量存储器，可存储不少于1000组测试数据

4.配备USB接口，可导出测试数据

结构特点

通电即可使用，简单快捷实用，外观氧化处理

YY/T 0636.3-2021

医用吸引设备 第 3 部分:

以真空或正压源为动力的吸引 设备

控制系统

工业级PLC

操作界面

7寸彩色触摸屏，支持中英文菜单切换、实时动态显示及数据存储

操作方式

全触控操作，可设置、调用、修改测试程序

打印机

嵌入式打印机

压力传感器

量程-100-0kpa，精度±0.5%FS；可选

时间

0-999S；可任意设定

流量计

0-30L/min

鲁尔接头

2套；公母各1套

水箱1套

亚克力制造，厚度10mm

硅胶管

1根；内径为8mm、长度为2m的柔性软管

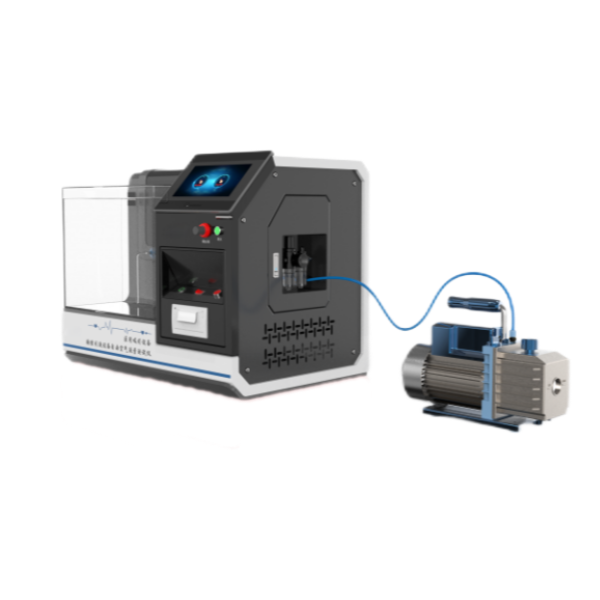

设备外置一台

负压泵

测试项目

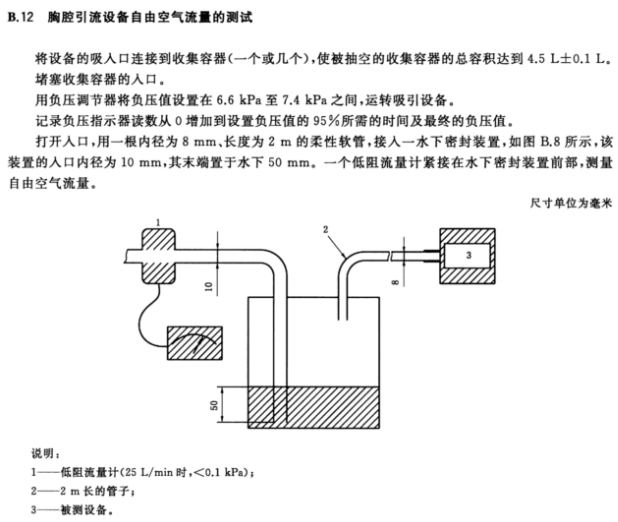

胸腔引流设备自由空气流量

测试工位

1工位（可选多工位）

电源

AC220V/50Hz（自适应宽电压）

外形尺寸

约 540*460*460mm

自制软件，实时监测，可USB导出结果，可连接电脑

YY/T 0636.3-2021

压力传感器  量程-100-0kpa，精度±0.5%FS

负压50/60/80kpa

测试项

胸腔引流设备自由空气流量

检测胸腔引流设备空载状态下的自由空气流通流量，核验流量参数是否满足规范限值要求

主机

1台

设备整机发货，无需安装，通电通气即可使用

电源线

1根

设备连接插座使用

/

说明书

1份

介绍设备使用方法以及保养等注意事项

/

操作视频（电子版）

1份

手把手指导操作流程，学习更方便

/

合格证及保修卡

1份

出厂质检，质保服务

/

铭牌

1个

记录设备整体信息

/

YY/T 0636.3-2021
B.4 吸引管道吸扁度试验

医用吸引设备吸引管道吸扁度测试仪

YY/T 0636.3-2021
B.3 收集容器强度测试

医用吸引设备收集容器强度测试仪

YY/T 0636.3-2021
B.6 胸腔引流中正压保护的测试

医用吸引设备胸腔引流正压保护测定仪

YY/T 0636.3-2021
B.9收集容器空气泄漏测试

医用吸引设备胸腔收集容器空气泄漏测试仪

‌医疗器械生产质检

出厂前的性能验证，确保符合标准

‌医疗机构设备维护

定期抽检在用引流、吸引设备，核查负压与空气流量是否符合临床使用规范

‌第三方检测机构

用于产品认证，提供权威合规报告

科研机构

用于产品升级、性能优化，满足医疗行业对产品的需求

‌校准维护‌

定期校准流量传感器、负压压力表，周期性点检气密性，防止测试数据偏移
