一，概述

 二氧化碳重复呼吸测试的目的是测试用于睡眠呼吸暂停治疗的面罩或其他用户接口处理可能的 二氧化碳重复呼吸的效果。没有主动排气阀的用于气道正压条件下的面罩以及其他与患者相接处的部件，应具备排气口注，对本标准而言，主动排气阀是指由睡眠呼吸暂停设备控制的阀，通过它气流在呼气相时被排出。排气口的作用是通过被动方式排出呼出的二氧化碳,以最小化重复呼吸。如果排气口设计和安置不合适,会增加临床意义的二氧化碳，重复呼吸的风险。因为排气口的位置能够影响重复呼吸，仅仅测量排气口压力/流量特性可能不足以保证其具备满足要求的性能。此测试直接测量模拟呼吸过程中产生的二氧化碳,从而得以在正常状态与单一故障状态两种情况下,对面罩以及其他与患者相接触的重复呼吸状况进行比较。

三，执行标准

YYT0671-2021

四，技术参数

触摸屏：7寸彩色触摸屏威纶通

控制系统：PLC控制系统操作.

头模PVC材料1只

头模自带呼吸管道：装置配备1套试样夹具，若有试样与头模配合度欠佳时，务必使用硅胶泥四周打上硅胶泥起到密封作用。采用快装结构方便用户更换。

内置死枪：200ML;

模拟肺：0-15L;

二氧化碳分析仪：红外检测；

采样流量范围：（1〜100） L/min

压差测试量程：0-2000 Pa，精度：1%F.S；

潮气量：0.5L;

呼吸频率范围：0-20次/min;

正玄波曲线展示；

压力范围：0-30kpa ；

时间：0-9999秒

电源：220 VAC，50Hz，1.5kW

压缩空气要求：0.6MPa下空气流量为300L/min；

内置采样泵0-150L/min；

五，工作环境要求

试验室进气温度：（25±5）℃；

试验室进气环境温湿度：（30±10）%RH；

电力：中国制式，供电电压AC220V±10%，供电频率50Hz±1%，功率1.5kW；

压缩空气要求：0.6MPa下空气流量为300L/min

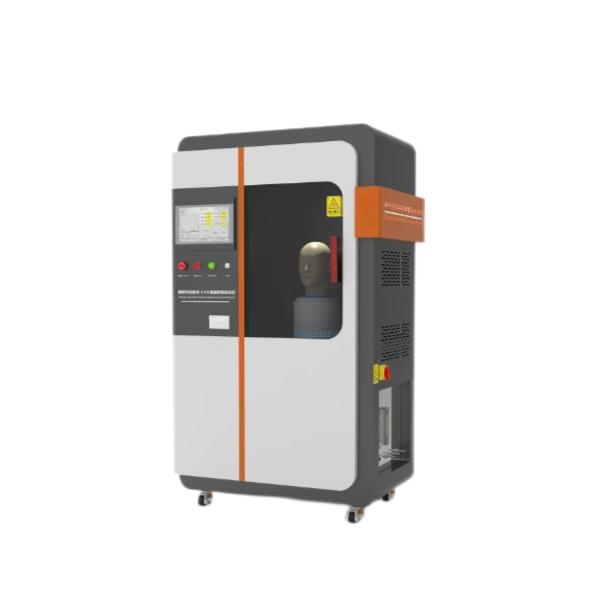

六，设备系统图
