简介

　　户外运动服装防水测试，雨伞测试，防水面料测试; 冲锋衣、医用防护服防护材料透液性，透血性测试。采用动态测试和静态测试，用来检测纺织品在一定压力下的拒水性能。试样被固定在标准规定面积的测试区域上，通过空压机将0-5bar的空气加入一个充满蒸馏水的水罐中，水罐连接测试头，将一定的压力传递给试样。压力曲线实时显示在操作屏幕上。

　　1.2原理:

　　通过动态测试，静态测试两种测试方法，测试被固定在标准规定的测试区域上的试样。气压控制把0-5bar的气压到一个蓄满了蒸馏水的内置式水箱中。水箱连接着一个测试头。测试开始后，测试压力由主机根据测试指令开始自动控制。

1.3标准:

GB19082

　　GB/T 4744

　　AATCC 127

　　EN 20811

　　BS 2823

　　BS 3424-26 29A/29C

　　BS 3321

　　ISO 811

　　ISO 1420A

　　DIN 53886

　　INDA IST 80.4

　　JIS L 1,092 A

　　JIS L 1,092 B-b

　　NF G07-057

　　ERT-120-1

　　160-0,EDANA 120.2-02

　　ISO 16603

　　ASTM F1670

　　YYT 0700

ASTM F903.

ASTM D751

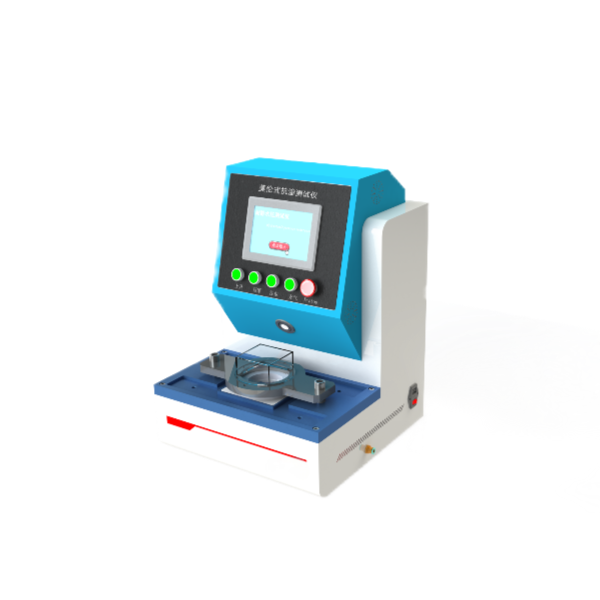

　　功能说明:

　　l 触摸显示屏: 用于操作仪器，具体使用见后面说明

　　l 打点按钮: 记录数据

　　l 压紧装置：气动装置压紧或者释放

　　l 压紧开关：控制压紧装置

　　l 地脚: 用于支撑和调节仪器水平

　　l 放水阀：排放试验结束后多余的水。

　　l 橡胶垫片：试样的工作平台。

　　l 调压旋钮I: 调节供气压力大小，控制压紧装置的压力

　　l 调压旋钮II：调节试验气源的压力大小

　　l 电源开关: 仪器供电开关，长时间不测试请关闭

　　l 放水阀：防止加水箱的水位超过红线。

　　l 压力校准口: 外接压力表，校准压力传感器

　　2.3仪器规格:

　　l 测试压力:0-5000mbar

　　l 压力精度:± 1 mbar

　　l 分辨率: 0.1 mbar

　　l 上升速率:1-300mbar/min

　　l 测试面积:100cm2(可选配10cm2,19.63cm2,26cm2,28cm2)

　　l 样品厚度:5mm

　　l 压缩空气要求: 6-8 bar (清洁干燥空气)

　　l 外型尺寸: 460×460×590mm(W×D×H)

　　l 重量: 50Kg

　　l 电源: AC100-240V,50/60Hz,50W

　　2.4测试标准参数:

　　Test StandardTest ModePressure GradientTest Area

　　AATCC 127Dynamic Test Mode60 mbar/min100cm²

　　EN 20811Dynamic Test Mode10 or 60 cmH2O/min100cm²

　　BS 2823Dynamic Test Mode10 or 60 mbar/min100cm²

　　BS 3424-26 29ADynamic Test Mode10 cmH2O/min100cm²

　　BS 3424-26 29CDynamic Test Mode10 cmH2O/min19.63cm²

　　ISO 811Dynamic Test Mode10 or 60 mbar/min100cm²

　　ISO 1420ADynamic Test Mode60 mbar/min100cm²

　　DIN 53886Dynamic Test Mode10 mbar/min100cm²

　　INDA IST 80.4Dynamic Test Mode10 mbar/min100cm²

　　JIS L 1092ADynamic Test Mode10 or 60 mbar/min100cm²

　　JIS L 1092 B-bStatic Test Mode/100cm²

　　NF G07-057Dynamic Test Mode60 mbar/min100cm²

　　ERT-120-1, 160-0Dynamic Test Mode10 or 60 cmH2O/min100cm²

　　EDANA 120.2.02Dynamic Test Mode3 cmH2O/min28cm²

　　BS 3321Pore Size Test Mode20—25 cmH2O/min50cm2 Ф80mm
