一，用途

用于汽车材料及其表面涂层的抗砂砾、碎石碰撞试验的设备

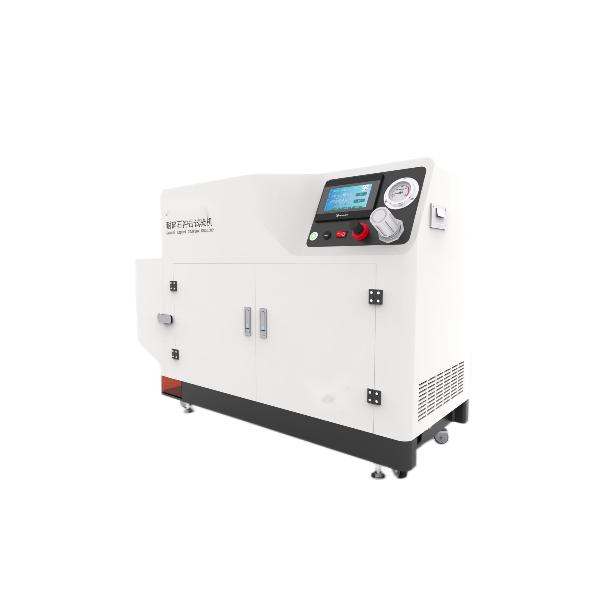

碎石冲击试验机特别为汽车材料及其表面涂层的抗砂砾、碎石碰撞试验而设计制造的。

二，被测件及标准:

主动格栅，摄像头，玻璃，喷漆件，大灯等
GMW 1407，JIS M0141，TL211-6，GME 60 268，ASTM/D3170，SAE J400，FORD，Chrysler 463PB-39-01，GMW14668-3.4.9，Chrysler 463PB-52-01，GM 9119P/9508P/9619P，Mazda MES MN 601C，Nissan，Volkswagen，Toyota，ISO 20567-1

三，设备参数要求：

PLC控制系统

操作界面：中英文切换；

测试软件：可远程免费升级

试样全部设定为喷射面积；

喷射时间可设置0-999秒并喷射中设置时间暂停时间

漏斗不锈钢制作可安装0-10公斤左右喷射介质

控制系统和试样箱可分离，灵活，可随意移动位置

3D试验箱:45度和90度防震动性能，内部设置防撞软材；

加配气动震动系统

喷射介质：钢珠，鹅卵石，砂砾等

试样尺寸：宽度≦195mm\厚度≦35mm\长度≦240mm（可根据不同产品配不同夹具和试样尺寸）

喷射速度可调0-1MPA

发射量可调节，开口可任意调节

碎石直径 6mm

压力调节范围≥500kPa

速度调节范围≥120km/h

发射量调节范围≥1kg/min

发射角度调节范围 45～90°

喷射压力范围：0-1MPA可定制其他高压力

试样测试角度：平板式的测试试样可按45°、90°，54° ，不规则的试样采用3D试验箱

喷射枪：45°和90°

四，螺杆式空压机要求

1.    使用环境：室温，＜80%RH；

2.    气体介质：空气；

3.    电机功率： 0.75kW；

4.    排气压力： ≥1.25Mpa；

5.    排气量：＞1m³/min；

6.    使用电源： 380V/50Hz；

7.    传动方式：直连传动；

8.    启动方式：变频启动；

9.    储气罐：材质：不锈钢；容积：0.6m³/8kg  (桶深高度＜2000mm)；需配安全阀、 压力表；桶身直径*高度： 700*1905mm

10.  保护装置：需有高温、高压、堵塞、过流、缺相、逆相、电压不稳等保护装置。

五，储气罐要求

储气罐是用于缓冲空气用的，还有降温作用（空压机出气温度大约是70-80℃），还有更重要的作用就是初步去除水和油的作用，储罐能除掉70%的油和水，所以对于空压机来说，储气罐是必不可少的设备。0-1MPA（不低于0.8MPA）

六，配置

主机、3D部件冲击箱、消音组件、平板式试件夹持器组件等

SAE 90°冲击箱、SAE 45°冲击箱、SAE喷枪组件

VDA 90°冲击箱、VDA 54°冲击箱、VDA喷枪组件
