一仪器特征

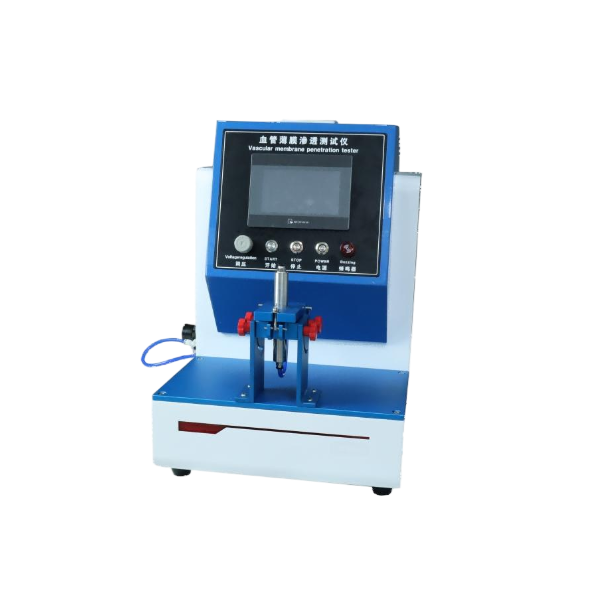

本设备是检验生产厂家产品性能的检测设备由可编程控制器触摸屏力值传感器传动装置机载打印机等组成提供中英文菜单显示具备人机对话设定各项参数自动运行测试模式另增设生产单位生产批次机打输入使测试结果更加规范化标准化信息安全方面采用三级密码让信息安全可靠测试操控范围包括：公称容量芯杆位移打印设定测试上行下行时间等功能设定搭配机载打印测试可实时显示测试载荷滑动性数据起始力平均力大推力针对测试结果自动判断不合格则启动自动蜂鸣报警并由打印机打印出测试数据及结果以供分析

二测试原理：

用平坦的环形夹具将被测试人工血管样品的一片固定在开口上将一个带球形探头的探针穿过样品直到破裂在测试中不断测量负载

三测试标准：YY0500-ISO 7198:1998

四技术参数：

操作界面：简体中文/英文

压力传感器：0-50kpaN测试可软件设定

水位装置：1-1200MM可任意设置手动调节

时间计时器：触摸屏显示

夹具：1套

电源：AC90V-240V/50Hz自适应宽电压
整机功率：70W

可编程控制器：PLC控制系统

触摸屏：7寸威纶通彩色触摸屏

测力机构：内置

打印机：嵌入式打印机

电子天平：10万分之一

1 原则

这一测试是在给定压力下测量穿过给定面积人工血管样品的水的流量

2 仪器包括 :

a) 流量测量装置例如可以称重的容器或积分流量计精度为不大于满量程的2%

注:在测试中为满足流量的流量要求需要不止一台这样的装置

b) 压力测量装置例如压力传感器压力计或标准压力柱量程上限为19 kPa(140 mmHg)精 度为土0. 3 kPa(士2 mmHg)

c) 样品固定装置符合如下要求:

1) 固定装置能固定住的孔隙面积在 0. 5 cm到 1. 0 cm, 精度为士1%

2) 样品的结构是圆形的

注:如测试的样品很窄样品可以做成矩形的在这种情况下应该在测试报告上注明且精度是它的尺寸的

士1%样品的方向也应被注明

3) 在试样之上的测试管路中至少有 6倍于孔径的一段长度应是直形的且直径无变化

4) 样品周围的泄漏应不被记人

d) 在测试期间对样品固定装置而言需要压力为 16. OkPa(120mmHg),洁净的经过过滤的室温下的水

3 取样

取样应根据要求

4 测试程序

在测试前测试用人工血管需要用洁净的经过滤的室温下的水浸湿将样品放置在固定仪器上将 样品拉紧至没有皱褶

注:对样品拉伸的效果可以通过夹持重力拉拽或通过狭窄的压板达到这种拉伸应接近使用时的条件一旦有皱褶应将绝大部分皱褶抚平打开水流系统并调整压力值以获得16.0 kPa1O. 3 kPa(120 mmHg士 2 ..Hg)的水压压力值显示在压力测量装置上待系统稳定工作时测量 60士is时间内的流过样品的水流量

5 结果的表达

水的渗透性应以m工·cm-' "

min-’表示

按下式计算和记录水渗透性:

水渗透性一

Q

A

式 中:

Q一量单位为毫升每分(ML/min)

A—-样品固定装置的孔面积单位为平方厘米(em').

记录面积值如果合适的话也就是孔隙的面积

6 测试报告

测试报告应包括测量到的人工血管样品水渗透性的平均值和标准偏差孔隙面积是否是矩形的
