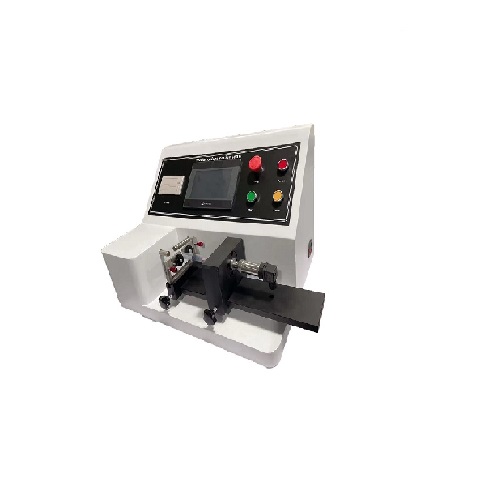

一仪器特征

本设备是检验生产厂家产品性能的检测设备由可编程控制器触摸屏力值传感器传动装置机载打印机等组成提供中英文菜单显示具备人机对话设定各项参数自动运行测试模式另增设生产单位生产批次机打输入使测试结果更加规范化标准化信息安全方面采用三级密码让信息安全可靠测试操控范围包括：公称容量芯杆位移打印设定测试上行下行时间等功能设定搭配机载打印测试可实时显示测试载荷滑动性数据起始力平均力大推力针对测试结果自动判断不合格则启动自动蜂鸣报警并由打印机打印出测试数据及结果以供分析

二测试原理：

用注射器抽吸水密封注射器锥孔或注射针芯杆位于相对于外套不利方向上施加一定的力试图引起活塞和密封圈的泄漏

三测试标准：YY/T 0573.3-2019

四技术参数：

操作界面：简体中文/英文

测试速率：设置速度0-100mm/min 速率0-300MM/MIN误差范围：±1mm/min测试速度可软件设定

压力范围：0-200kpa设备设置值在300kpa压力

公称容量：0.1ml～200 ml有规格任意输入

电源：AC90V-240V/50Hz自适应宽电压
整机功率：70W

可编程控制器：PLC控制系统

触摸屏：7寸威纶通彩色触摸屏传感器：高精度力值传感器

测力机构：内置

打印机：嵌入式打印机

注射器受正向压力时活塞或密封圈处固定式针管与针座连接处泄漏的试验方法

D.1原理

用注射器抽吸水密封注射器锥孔或注射针芯杆位于相对于外套不利方向上施加一定的力试图引起活塞和密封圈的泄漏

D.2装置和试剂

2.1密封或塞住注射器锥头或注射针的装置

注：它可以是符合GB/T 1962.1或GB/T 1962.2要求的基准钢制的内圆锥接头或带有橡胶塞或隔膜的内圆锥接头

2.2施加侧向力于注射器芯杆的装置范围为O.25N

2.3施加轴向力于外套和/或芯杆的装置可产生300 kPa的压力

2.4 试验用水18 °C〜28 °C, 符合GB/T 6682—2008中三级水的要求

D.3步骤

D.3.1将过注射器公称容量体积的水(D.2.4)抽入注射器

D.3.2排出空气并将注射器中的水量调节至公称容量处

D.3.3封住(D.2.1)注射器锥孔或注射针

D.3.4从垂直于芯杆的角度向按手施加侧向力(D.2.2),力的大小应符合表1的规定使芯杆定位在 与轴向活塞成弯曲的位置

D.3.5向注射器施加轴向力(D.2.3),通过活塞和外套的相对运动产生表1规定的压力将此压力保持30 s〜35 so

D.3.6检查注射器是否有通过活塞或密封圈的液体泄漏但允许密封圈之间液体出现

D.3.7检查注射器锥头和标准钢制内圆锥接头的结合处或注射器与针座的结合处是否有液体泄漏现象针座或注射器与针管连接处是否有液体泄漏
