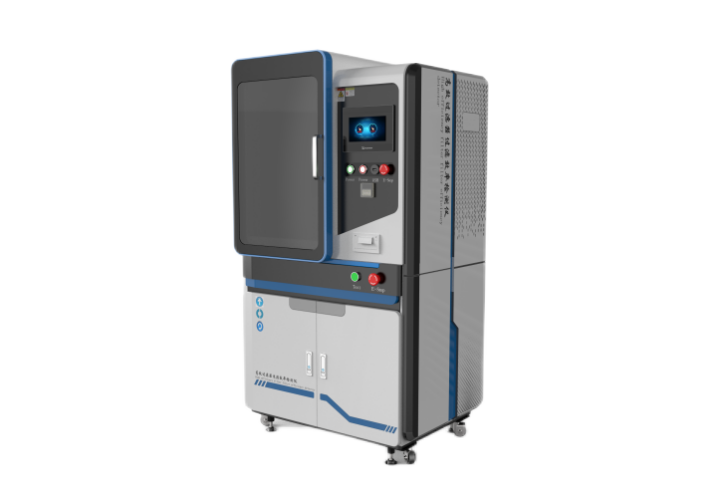

高效过滤器过滤效率检测仪油雾法

高效过滤器过滤效率检测仪油雾法

更新时间:2024-09-07
【产品简介】试验原理:在规定的试验条件下,用涡轮机油通过汽化—冷凝式油汽发生炉人工发生油雾气

产品型号:JJ-W9208

产品价格:电议

产品品牌:觐嘉

产品详情

符合标准:GBT 6165-



试验原理:在规定的试验条件下用涡轮机油通过汽化—冷凝式油汽发生炉人工发生油雾气溶胶气溶胶粒子的质量平均直径范围为0.28µm-0.34µm使与空气充分混合的油雾气溶胶通过受试过滤器分别采集过滤器上下游的气溶胶通过油雾仪或浊度计测其散射光强度散射光强度的大小与气溶胶浓度成正比由此即可求出受试过滤器的过滤效率



二试验装置

油雾法过滤器性能检测试验装置主要由油雾气溶胶发生装置风道系统气溶胶取样与检测装置组成试验装置示意图见图4宜采用负压系统



三试验样品

对同一试验样品的每次试验应测试不少于5件滤料样品试验样品上不应出现折痕褶皱孔洞或其他异常试验样品的小尺寸应为200 m m X 200 m m有试验样品均应有以下清晰而待久性的标记:

a) 滤料的 设计参数

b) 滤料的上游面



四夹具1适用于油雾法的滤料夹具应保证滤料有50 c m 2的圆形被测面积滤料夹具周边密封面宽度应不小千7 m m上下滤料夹具之间应保待同轴度滤料夹紧后其测试值不应受到旁通泄漏的干扰采用的密封圈不应改变滤料的被测面积与试验气溶胶相接触的滤料夹具的表面应保持清洁并应易千保洁耐腐蚀导电且接地滤料夹具宜采用不锈钢或电锁铝材料



2试验气溶胶从滤料夹具上半段的入口输入应保证通过滤料的试验气溶胶在整个过滤面积上具有均匀的浓度值变形系数<10%在滤料夹的底部应设有试验气溶胶的出口



油雾法气溶胶发生装置

1主要设备及材料包括

a) 汽化—冷凝式油雾发生炉 见附录 E

b) 空气压缩机可独立或集中供气

c)缓冲分离器 见附录 E

d ) 贮油器

e) 分油罐 见附录 E

f) 进油 流量计

g) 油压计 : 量程为 o kPa-100 kPa 的液压表

h) 气体流计 0-300L/min

1) 压力计 : 可选用程为 o kPa-250 kPa 的气压表

J ) 空气除油器

k)空气过滤器

l) 压差表

m) 液体流计

n)流量调节 阀

o) 温度 自 动控制器

p)发雾剂 :可采用黏度等级为 32 或 46 的涡轮机油 应满足 GB 11 120 的相关要求





2 流量控制

检测装置流控制应满足 下要求

a) 进入光电雾室的清洁空气流范围应为 5 L/min-7 L/min 或按仪器说明书要求确定

b) 进入光电雾室的油雾取样流量范围应为3 L/min-5 L/min或按仪器说明书要求确定

c) 油雾流从雾嘴喷出应在雾室中始终成圆柱状且雾室中应没有混浊或残留油雾的现象

C.5 油 雾法试验装置的维护

油雾法过滤器试验装置的维护应满足以下要求

a) 应经常检查各连接部分的气密性以及橡皮管是否有破损

b) 试验装置中使用的玻璃孔板流计和液体转子流量计应按有关规定期限进行

c) 当试验装置中过滤空气用的过滤器阻力达到初始阻力2倍时 应及时更换或拆洗

d) 随时检查并清除缓冲分离器和管路 中 的积油

e) 油雾仪雾室应先通入洁净空气 然后再通入油雾 以保证雾室和透镜的清洁
