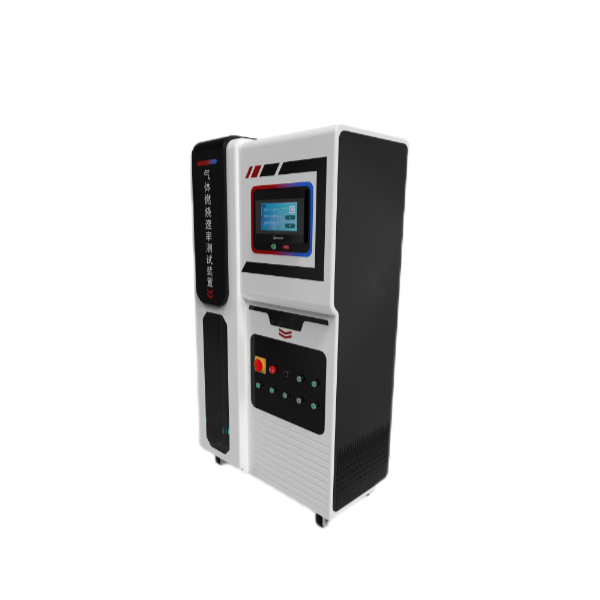

气体燃烧速率测试装置主要包括混合容器测试管点火系统以及气体处理系统该装置将可燃气体(或可燃气体的可燃混合物》和空气的均质混合物在点火下端开口的垂直管中引发燃烧并向上传播火焰至上封闭端通过管中火焰传播速度和焰前沿面积与其基本横截面积之比从而得出可燃气体的燃烧速度

执行标准

IS0 817:2014

产品规格

设备尺寸1100(W)x700(D)x1900(H)mm

电源AC220V50/60Hz10A

重量约160kg

客备气源空气/氮气

产品特点

装置采用一体式结构结构表面采用铁氟龙烤漆工艺整体美观大方便于清洁配备石英混气容器用于混合测试气体

石英容器底部配置有转速可调搅拌装胃保证内部混气均匀配备气体真空泵可用于抽取玻璃容器内部气体实现抽真空与吹扫等功能配备高精度压力传感器传感器量程0-200KPa可用于实现配气

配备石英玻瑞测试管长1200mm,内径40mm2mm带有刻度尺刻度尺小刻度不大于1mm采用感应电火花的点火方式点火发生在测试管的底端点火电极的电源输出为15kV.30mA

预留温度检测传感器用于检测测试管内部温度

配备气体膨胀罐用于保证测试系统安全性

出口处安装废气处理系统主要由气体膨胀罐带中和落液的收集罐排风机喷嘴洗涤器网口板等组成配置有玻璃观察窗便于观察试验现象

配置图像采集系统用于测试记录火焰燃烧传播现象并计算传播速度等参数

装置配有用气体采集灌可与其他配套装置同步使用

采用PLC及模拟量模块工控机15寸软件可实现温度压力数据以及配气点火等测试流程的实时监控显示控制以及数据存储
