一、原理及结构组成：

A,用雾化干燥的方法人工发生接近过滤材料 MPPS 范围的 NaCl 气溶胶进行测试，可采用中效过滤 器预过滤筛选的方式对干燥后的 NaCl 晶体进行筛选，测试气溶胶颗粒计数峰值粒径应为(0.09± 0.02)μm,几何标准偏差应不大于1.90。将过滤器上、下游的NaCl 气溶胶采集到燃烧器并在氢火焰下燃烧，将燃烧产生钠焰光转变为电流信号并由光电测量仪检测，用测定的电流值求出过滤器的过滤效率；

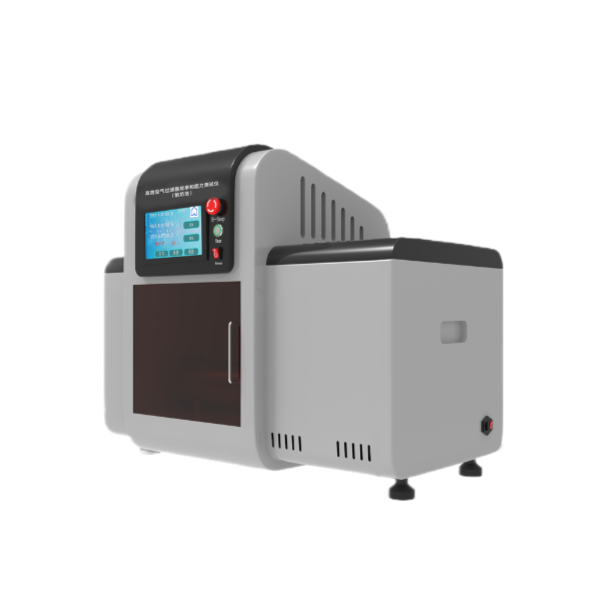

B,钠焰法过滤器性能检测试验装置主要由NaCl 气溶胶发生装置、风道系统、气溶胶取样与检测装置组成，试验装置

二，执行标准

符合 GB/T 6165-2021

三，技术参数

1,试验空气：风道系统中应设置电加热器，以保证系统进风温度不低于5℃、缓冲箱入口处相对湿度不高于 30%、受试过滤器下游侧相对湿度不高于60%。

2, NaCl 溶液浓度：用干燥化学纯NaCl 和蒸馏水配制成质量浓度为(2.0±0. 1)% NaCl 溶液。

3,液面高度：喷雾箱内NaCl 溶液液面距喷雾器喷孔高度应为90 mm～110   mm。

4,喷雾空气压力：进入喷雾器洁净压缩空气的压力应为0.6 MPa, 允许偏差为±0.02 MPa。

5,喷雾空气量：在规定压力下，进入每个喷雾器压缩空气量应满足表 A.1 的要求。

6,气溶胶原始浓度：NaCl 原始质量浓度范围应为2 mg/m³~8 mg/m³。

7,气溶胶取样量：进入燃烧器采样空气量应为2 L/min。

8,  H₂量：进入燃烧器 H₂量应为200 mL/min,并应保持恒定。

9,气溶胶发生器：美国CSI--气溶胶粒子质量平均直径范围为0.28μm～0.34μm

10,微压计：0-5000Pa 精度：0.5%F.S

11，温度传感器：0-100℃ 精度：0.5%F.S；

12，湿度传感器：0%-RH 精度：±5%RH

13，流量计：孔板流量计1套；

14，风机:  变频高压风机可任意调速

15，控制系统：PLC；

16，操作界面：彩色10寸触摸屏，中英文切换；

17，数据保存：U盘导出；

18，气源要求：0-0.5MPA，客户自备；

19，具有补液时间和补液浓度；

20，钠焰光度计美国CSI

四、机器电源：

1、电压 220V 50HZ

2、电流 50A

3、总功率3.2KW

4、电路保护系统：接地保护、快速保险等.
