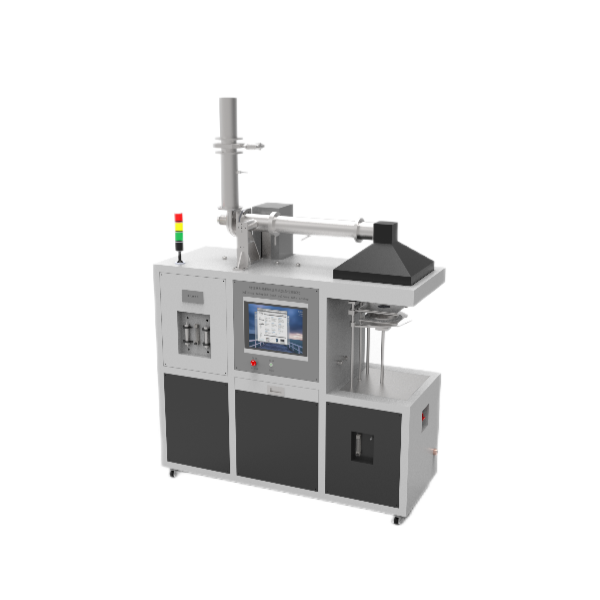

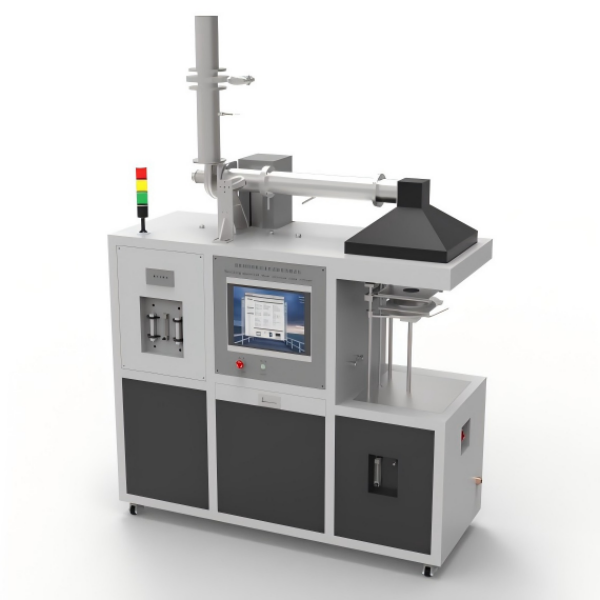

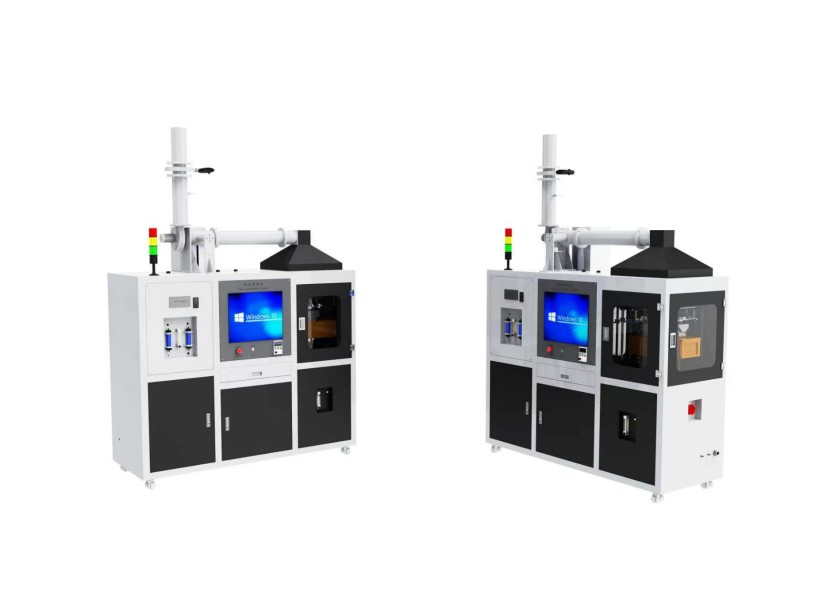

锥形量热仪采用分柜式设计方式分析柜可移动既可应用于锥形量热仪测试使用也可连接大型热释放速率测试系统如单体燃烧试验装置实体房间火和电缆燃烧分级检测符合ISO 5660ASTM E1354GB/T16172等测试标准

集成式测试机体和19英寸分析柜内嵌PC型15英寸工业触摸屏电脑用于整个控制和测试过程

锥形加热器额定功率5000W热输出量0～100kW/m2采用PID温度控制器控制辐射锥可水平或垂直放置

样品盒可放置100mm x 100mm x 50mm的样品

样品称量范围 0～2000g精度：0.1g 也可根据客户要求提供不同量程与精度

点火系统为不低于10KV高压火花发生器采用旋转气缸自动定位

顺磁性氧气分析器量程为0-25%响应时间：4秒线性偏差：≤0.5% FS重复性：≤50 ppm O2灵敏度漂移: ≤ 0.1 vol.% O2/周或≤ 1%测量值/周非累计二者中取较小者检测极限：≤50 ppm O2

非色散红外线CO和CO2分析器 CO：0～1％CO2：0～10％测量原理：红外吸收响应时间：2.5秒线性偏差：≤1% FS重复性：≤0.5% FS零漂：≤1% FS/周检测极限：≤0.5% FS

烟密度分析使用激光系统测量烟雾密度系统由光电二极管氦氖激光器主探测器和辅助探测器组成

排气系统由风机集烟罩排气管道及孔板流量计等组成排烟风机流量0～50g/s可调精度0.1g/s

环形取样器装在距集烟罩685 mm处的进气管道内,取样器上应有12个小孔以均化气流组份

气流的温度由直径为1.6 mm封闭节点的恺装热电偶测量热电偶应安装于测流孔板上方100 mm处

一体化气体预处理系统包括取样泵过滤器冷凝器蠕动泵水分过滤器

冷凝器温度: 0~5度隔膜泵流量率: 3 l/min压力: 2.5bar

湿度报警单元当样气中水分过高可自动报警并可通过测试软件进行通讯

流量报警单元当样气中烟尘堵塞可自动报警提示更换过滤装置

选用SB型热流计设计量程0~100k W/m热流计的准确度为士3% 重复性为士0.5%附带校准报告一份

配备便携式水冷却系统当使用热流计时用户无需外接自来水源和配备水管

为了整个测试系统的响应采用甲烷校准燃烧器用于测量C-系数数值

数据采集系统可自动记录气体分析仪孔板流量热电偶等仪器的输出

配备软件操作系统测试结果包含：热释放速率烟道气体流速C系数试样点燃时间和熄灭时间耗氧量发烟量质量损失速率热释放量有效燃烧热二氧化碳生成量及一氧化碳生成量

锥形量热仪是美国NIST的V. Babrauskas等人于1982年研制的是基于耗氧原理的材料燃烧性能测试仪器经过30多年的不断改进和完善锥形量热仪已经成为研究材料燃烧性能重要的试验仪器之一
锥形量热仪是以氧消耗原理为基础的采用耗氧量原理测量材料的热释放速率谓耗氧量原理就是：材料燃烧时消耗每一单位的氧气释放的热量基本是相同的并测出这个值为13.1MJ/kg±5%在实验中我们可在负载单元上加载样品测量样品在燃烧过程中的质量损失率加热样品并通过电火花点火点燃可测试其可燃性能和点燃时间将燃烧气体收集在随附管道和排气罩中通过采集烟气压差气体浓度和温度的变化自动测试其热释放速率等指标使用光学装置可测量其烟密度性能参数同时通过以上数据的获取进而得到有效燃烧热比消光面积等延伸数据锥形量热仪测试是一种安全快速准确的检测方式除了产品开发外锥形量热仪还可以作为质量控制工具

ASTM 美国材料与试验协会：ASTM D6113ASTM E1354ASTM E1740ASTM F1550 ASTM E1474

BS 英国标准协会：BS 476-15：1993

ISO 国际标准化组织：ISO 5660：2015

EN 欧洲标准：CSN EN 13501-1+A1：2009CSN EN 45545-2+A1：2015

IMO 国际海事组织：IMO MSC 4064

GB 标准：GB 8624：2012GB/T 16172：2007

NFPA 美国消防协会：NFPA 271NFPA 264
