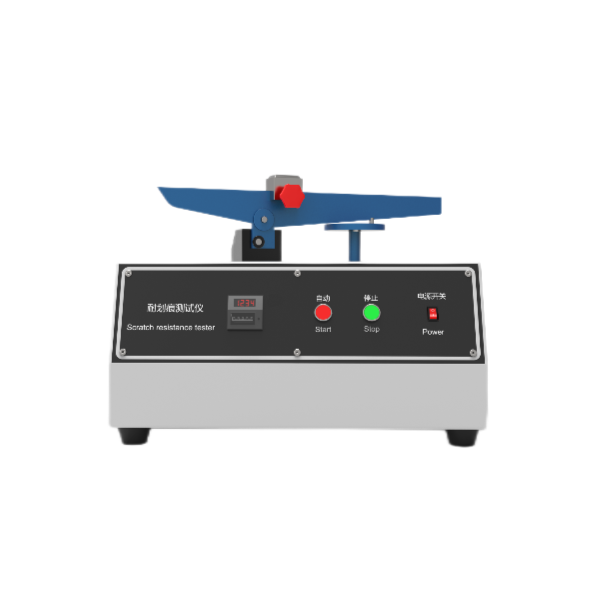

耐刮伤性试验仪其应用领域包括：刚性有机材料涂料黏胶剂粉末涂料阳极氧化材料软金属塑料和玻璃等也能用于测试同种材料防护涂料的粘胶剂质量及类似材料的极限性能仪器由平衡杆固定砝码调节砝码载样圆盘等组成试验前需根据试样的厚度调节平衡杆的高度使平衡杆中部安装刮擦头并且试样安装于载样圆盘后平衡杆能够保持水平试验过程中固定砝码不动移动调节砝码控制压在试样上的重量随着载样圆盘的逆时针旋转刮擦头在试样表面留下弧形刻痕

　　1.1 测试标准

　　此款耐划伤测试仪仪符合下列标准：

　　lAS/NZS AS2924.2

　　lASTM C217

　　lBS EN 438.2

　　lBS EN 13310

　　lBS EN 14323

　　lDIN 68861-4

　　lDIN 53799

量程540g   精度±2

　　1.2 测试原理

　　将试样放置于厚度控制装置凹槽内调节螺母位置将试样安装在可旋转圆形平台上并用压块及螺母固定将刮擦头安装与秤杆中部对应凹槽内旋转平衡杆使刮擦头头部与试样刚好接触启动仪器圆盘运动刮擦头在试样表面留下刮痕

　　1.3 仪器结构与功能

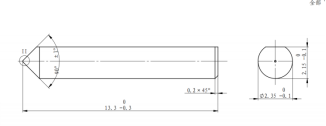

　　 平衡杆调节部件：本部分包括厚度控制装置高度调节螺母前后位置调节螺母平衡杆组成平衡杆的高度由试样的厚度决定试验前将试样插入厚度控制装置凹槽内通过调节高度调节螺母使试样恰好卡在凹槽内当试样安装于圆形载样平台摩擦头装入平衡杆后其头部顶住试样此时平衡杆基本保持平行只需微调即可(放置水平泡看是否水平)

　　部分标准中要求试验结果为不同半径的同心圆调节前后位置控制螺母控制刮擦头与载样

　　圆盘中心的距离从而产生不同半径的刻痕

　　压力调节部件：本部分包括固定砝码移动砝码平衡杆平衡杆上标有0-500的刻度每一格代表10g压力使用时移动砝码中间刻线对准平衡上刻度线则在试样表面施加的压力为刻线示压力

　　载样部件：本部分由载样圆盘固定片固定螺帽组成将试样放置在载样圆盘上再用固定片压住用螺母固定即可

　　控制部件：包括计数器启动按钮暂停按钮及电源开关组成

　　试验步骤

　　试样制备标准中试样尺寸为100mm*100mm的正方形片四周棱角中部开有一直径为6.5的开孔如下图示

　　将试样放入厚度控制装置处调节上端螺栓使试样的上表面和厚度控制装置的下表面接触

　　取下试样将试样将其放在测试盘上拧紧试样上面的螺帽放下平衡杆将水平气泡放于平衡杆上看平衡杆是否水平如若没水平则需调节后端螺栓使其气泡达到水平

　　移动右端砝码到需要的压力位置拧紧砝码后端的螺栓使其在运行过程中不发生移动

　　通电选择实验的运行圈数按下开始按钮进行试验
