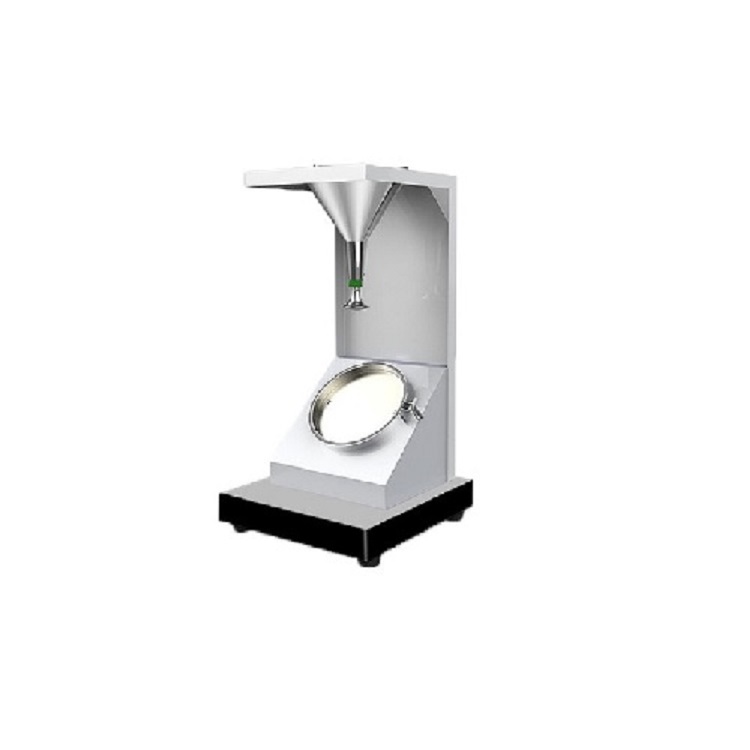

喷雾定量测试仪用于测定织物的表面润湿性它包括一个金属框架允许蒸馏水通过喷嘴喷射到试样在45°和150毫米低于喷嘴将标本的外观与可选的摄影比例尺进行比较

　　测试仪符合ISO 4920AATCC 22M&S P23标准

　　1. 安全

　　本节介绍贯穿本手册的安全标志在使用喷雾等级测试器之前请阅读并理解有的警告和警告

　　危险指示忽略指令可能会导致操作人员处于危险状态

　　2. 规范

　　物理

　　长度:26厘米

　　宽度:26厘米

　　高度:55厘米

　　结构:钢

　　完成:喷涂油漆

　　船舶重量:5公斤

　　3. 安装

　　3.1 设置

　　打开喷雾等级测试仪后将仪器置于温湿度稳定的房间内平整光滑的表面

　　操作

　　5.1 校准装置,将250毫升蒸馏水27±1℃(80±2)漏斗的测试和测量需的时间空的漏斗

　　5.2 将试样牢固地固定在直径152.4 mm (6.0 in)的环内使织物试样表面暴露在水雾中试样表面应光滑无褶皱

　　5.3 将呼拉圈放在织物上面的试验台上使喷雾图案的中心与呼拉圈的中心重合

　　5.3.1 如果是细纱华达呢灯芯布或类似结构的织物将铁环放在架子上使织物的方向与终产品的方向一致

　　5.4 倒入250毫升蒸馏水27±1℃(80±2)测试人员的漏斗,允许它喷到25 - 30年代的试样

　　5.4.1 注蒸馏水时避免用刻度筒接触漏斗漏斗的移动将改变试样上的喷雾分布

　　5.5 箍,底部边缘,利用相反的边缘坚决反对一个坚实的对象与织物面临的对象,然后旋转180°箍,再一次在点之前举行

　　5.6 对有三个样本重复5.2到5.5

　　5. 评价

　　6.1 点击后立即将水或斑点图案与评分表进行比较对样品的表面进行评级该评级与评级图表中zui近的级别相对应

　　6.2 中级评级可用于50或更高的评级(95857560)(见图1表1)

　　6.3 在对松散的织物或多孔织物(如巴里纱)进行分级时不考虑水通过织物开口的任何通道

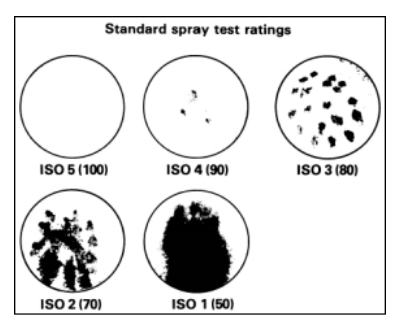

　　图1喷雾试验分级图

　　评级相应的摄影

　　100(ISO 5)上表面无粘附潮湿现象

　　90(ISO)表面轻微的随机粘附或润湿

　　80(ISO)喷淋点上表面的润湿

　　70(ISO)上表面部湿润

　　50(ISO 1)整个上表面完全湿润

　　表1喷雾试验分级表
