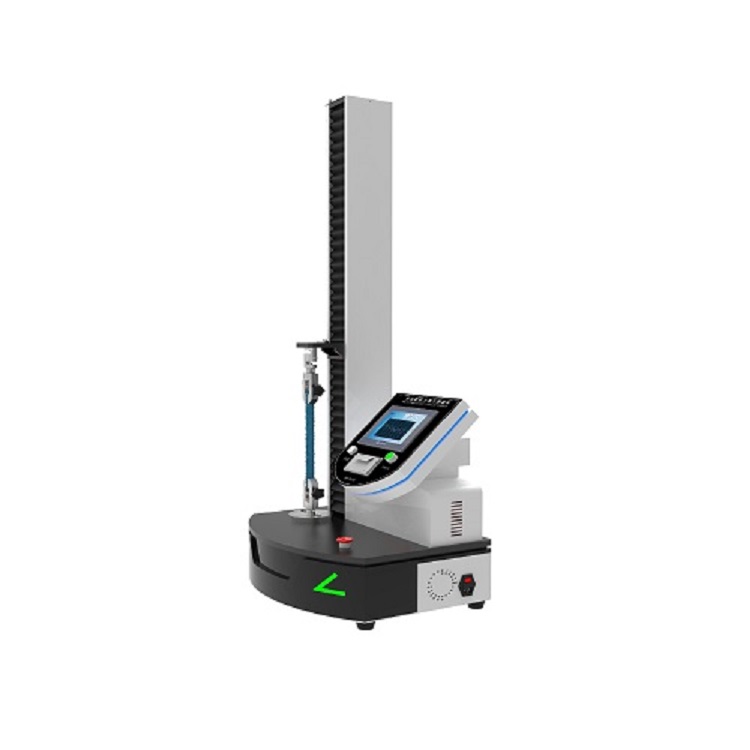

采用自动夹紧装置全自动完成测试测试数据稳定重复性好适用于测量电池隔膜薄膜包装用复合膜袋等薄片抵抗被穿刺针穿透的耐穿刺性耐穿刺力耐穿刺强度或穿刺伸长量表示

工作模式：

耐穿刺力：穿刺针垂直穿透式样时需的力

耐穿刺强度：测试单位厚度的耐穿刺力

穿刺伸长量：穿刺针接触试样后当力值达到预压力时为起点直至试样穿透时穿刺针的位置距离

测试方法：将直径为100mm的试片放在夹具上按测试键仪器自动夹紧试样然后用直径为1.0mm球形顶端半径为0.5mm的钢针以50±5mm/min或100±10mm/min的速度去顶刺读取钢针穿透试片的负荷仪器自动计算出穿刺强度注：测试片数5个以上取其技术平均值

执行标准：

GB/T36363-2018 DB44T1152-2013BBT 0024-2018 BB/T0024-2004

GBT 37841-2019塑料薄膜和薄片耐穿刺性测试方法

GB/T36363-2018锂离子电池用聚烯烃隔膜

GB/T21302-2007包装用复合膜袋通则

GB／T31484－2015《电动汽车用动力蓄电池循环寿命要求及试验方法》

GB／T31485－2015《电动汽车用动力蓄电池安全要求及试验方法》

GB／T31486－2015《电动汽车用动力蓄电池电性能要求及试验方法》

GB／T31467．1－2015《电动汽车用锂离子动力蓄电池包和系统第1部分：高功率应用测试规程》

GB／T31467．2－2015《电动汽车用锂离子动力蓄电池包和系统第2部分：高能量应用测试规程》

GB／T31467．3－2015《电动汽车用锂离子动力蓄电池包和系统第3部分：安全性要求与测试方法》

GB 38031-2020《电动汽车用动力蓄电池安全要求》

技术参数：

测量范围：0-50N

分辨力：0.01 N

准确度：±0.5% 0.5级

负载传感器：分辨率为0.01 N

穿刺针：φ=1.0mm ,

为球面R =0.5 mm

测试速度：(100±10)mm/min或(50±5)mm/min可选

样品固定夹具：内直径为10±0.1 mm或50±0.5mm可选

有效行程：1200mm

电源: AC 220V±22V, 50Hz

外形尺寸: 600×500×1500mm

质量：约20 kg

产品特点：

1精度高

采用高精度测力传感器确保测试准确度误差在±0.5%内

2重复性好

采用步进电机控制测头行进过程稳定测定结果重复性好

3使用方便易于操作

液晶中英文显示友好人机界面操作采用自动夹紧装置全自动完成测试具有测试数据统计处理功能,微型打印机输出也可连接电脑操作连接电脑时除了可自动记忆储存结果外还可以显示耐破曲线并保存

4便于计量校准

仪器附配专门校准砝码内置校准程序便于计量校准部门第三方对该仪器进行校准

产品用途:

本机可用于测试电池隔膜材料之拉伸刺穿撕裂等实验为品质管制进料检验物性试验力学研究材料开发之基本设备应用领域：薄膜不干胶带汽车陶瓷复合材料建筑食品医疗设备金属纸张包装橡胶纺织品木材通讯及各种异型材料本机满足电池隔膜各种标准拉伸刺穿根据不同标准定制不同刺穿夹具

执行标准：

GB/T36363-2018 DB44T1152-2013BBT 0024-2018 BB/T0024-2004

安全装置：

1.行程保护：设为上下限位保护开头防止过预设行程

2.力量保护：系统可设定力值防止过传感器值
