一工作原理

通过规定的压力水喷射对涂层试验样的阻力对粘附强度的损失进行测试

试样的损伤程度主要取决于除粘合强度外喷嘴与试件之间的空间体积流量试验时间喷嘴的几何形状冲击面积冲击角射流的水温以及切割和刻痕工具 评价是通过对图片的视觉比较来进行的其中特征值与剥离区域相关 剥离物的分离线平面应在试验报告中注明基底底漆

二执行标准：

ISO16925PV1503-CDIN55662BO160-04DBL-7391

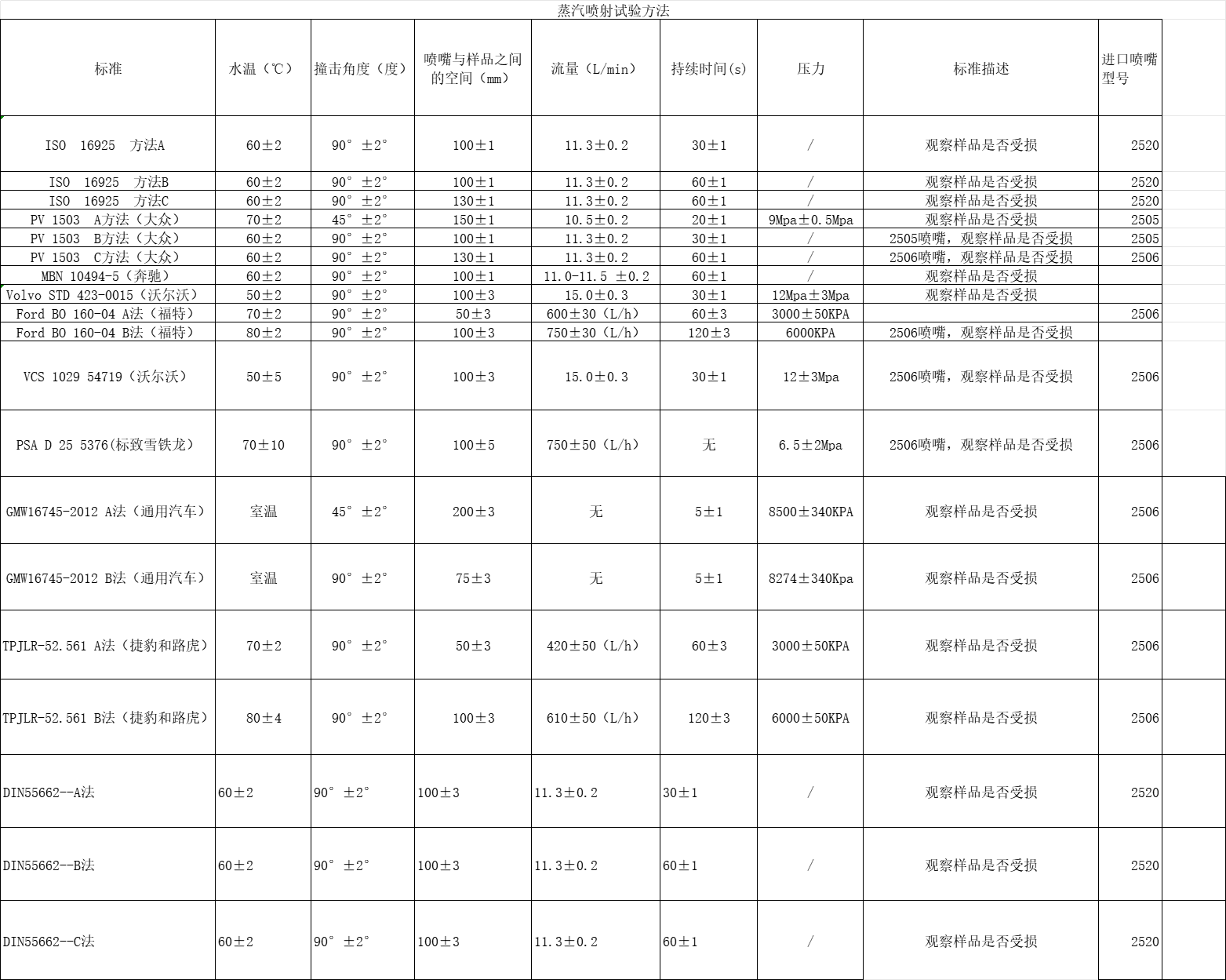

宝马奔驰通用大众福特沃尔沃等规范AA-0136DIN 55662ISO16925DBL 7381GM9531PPV1503VOLVO STD 423-0015VOLVO VCS 1029 54719FLTM BO 160-04MS210-07PSA D23 5376Renault D25 2018/-A-2001 GMW16745-2012方法BTPJLR-52.561-2009

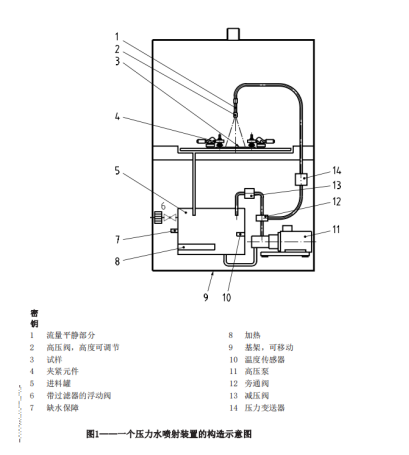

三结构原理图

 四试验用品要求

试样为平面试样试样的大小和试验的数量由试验人员决定

试样可能具有不同的粘合剂强度建议测试试样的不同部位

五．测试条件

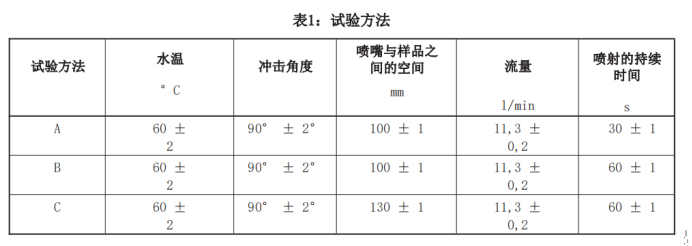

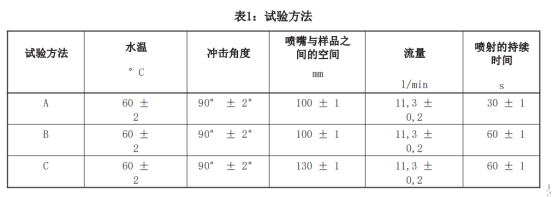

将试样插入仪器后使用间隔块校准试样和喷嘴之间的空间 在室温下操作压力水喷射装置 三种测试方法

注意：试验水值离子水

六当使用自动和手动装置时紧固试样使水射流发生冲击如图示喷流在十字点上方的中间撞击到较长的一个

七技术参数及配置

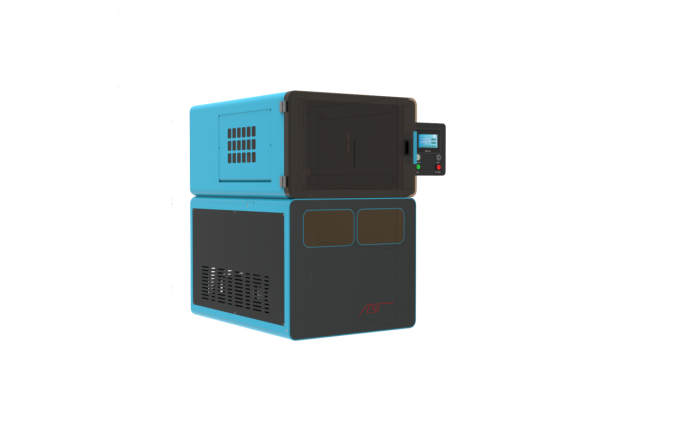

整机完全采用304不锈钢焊接表面烤漆美观大气颜色搭配高大上

试验箱焊接：防水功能满焊接牢固度好
X轴Y轴Z轴三轴全自动运动高精度电机带有防水功能稳定性好重复性高速度可调节
高精度滚珠丝杆运动稳定性好重复性好精度0.01mm防水功能
喷射角度是全自动控制触摸屏输入角度

全自动控制系统10寸触摸屏彩色PLC控制编程

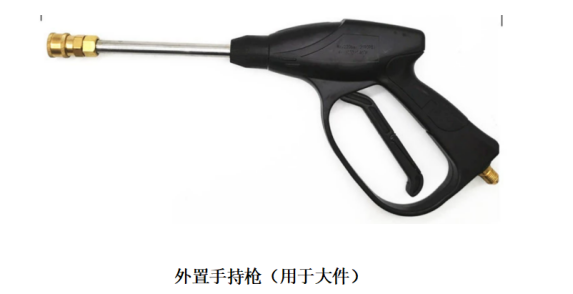

配置1把外接手持枪见图作为选配

水箱大于50升有报警系统

当加满水时液位器自动切断加水系统

加热器,不干烧加热管1000W水温控制范围0-90°

排水阀,做完试验后将水排出

测试时间控制触摸屏显示0-999秒任意设置功能开放式

高压压力传感器0-20MPA精度0.5%

悬臂旋转操作箱美观大气可旋转折叠控制

控制箱内部风机：轴流风机：3180m³/h 转速：1380r/min功率：140w噪声：64dB(a)

频率：50Hz循环风装置

试验箱内部风机：不锈钢制作860m³/h 转速：2800r/min功率：250w风压：580pa

温度传感器0-100度精度正负2度

试验箱设计可视窗口：正视窗口和左侧窗口耐高温透视玻璃

高压高精度高压水泵0-25mpa功率4千瓦高压变频控制系统

不锈钢试验夹1套

轮子：4只福马轮100F,载重1500KG

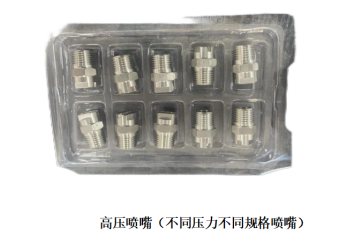

进口高压喷嘴1套

试验区内尺寸约：宽1197MM深1155MM高790MM
箱体外部约：高2300MM长1660mm宽1200mm

喷嘴角度:0152530456090℃可调节

用电要求：380V,功率10千瓦频率80HZ

水流量范围:6～20L/min25mpa压力

滑动间距:距中心±30mm可调节

滑动速度:0-200MM/min可任意设置限制

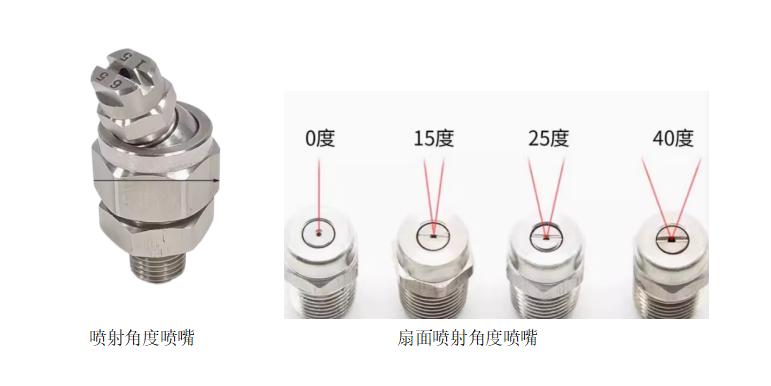

扇面喷射角度喷嘴0-15-25-40度等

八测试方法

方法 A一一静止喷头喷头位置: 垂直于样品水温:70±℃样品到喷嘴距离:50士3mm水压: 3000士50Kpa测试时间: 60±3s水流速度: 至少 420L/h

方法 B一一移动喷头喷头位置: 垂直于样品并平行于样品的划“x”水温:80土4℃样品到喷嘴距离: 100±3mm水压: 6000±50Kpa移动范围:自中心往两边移动 30士10mm共移动 60mm移动速率: 60 次/分测试时间: 120±3s,水流速度: 至少 610L/h

方法C——将测试对象放置在试件支架中然后将试件夹持孔(40毫米)固定在初始损伤的正上方在喷射前确定十字的位置应用以下参数水射流应扫过试验表面十字中心土20mm与喷嘴管旋转中心的偏转角为5-6°(注意:没有平行位移)

喷嘴与测试表面之间的距离90°:100±3mm

水压:12000Kpa士300Kpa

水流量:15.0土0.3L/min

水温:50土5℃

次数：30秒扫描次数:30士2次

扫掠宽度:士20mm(试件支架中心孔的直径)

九配置清单
主机一台扳手一把电源线一根说明书保修卡合格证一套
