一用途

用于汽车材料及其表面涂层的抗砂砾电池玻璃碎石碰撞试验的设备

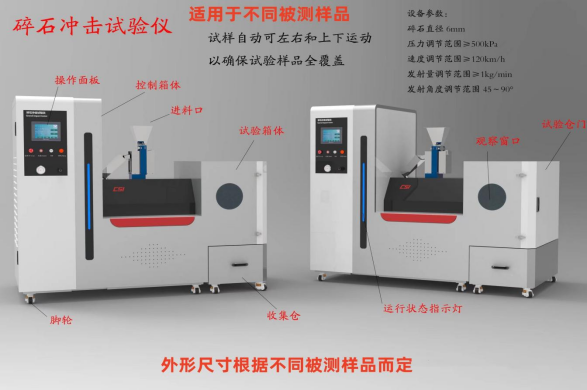

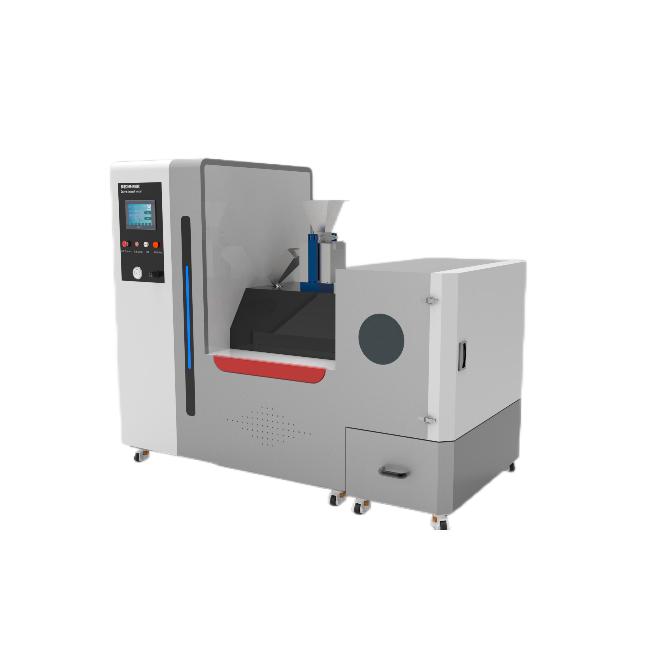

碎石冲击试验机特别为汽车材料及其表面涂层的抗砂砾碎石碰撞试验而设计制造的

二被测件:

主动格栅电池包玻璃油漆面等

说明需要适配不同规格的动力电池且实现快装功能

三设备参数要求：

PLC控制系统

操作界面：10寸彩色触摸屏操作灵敏

语言：中英文随意切换

试样全部设定为喷射面积

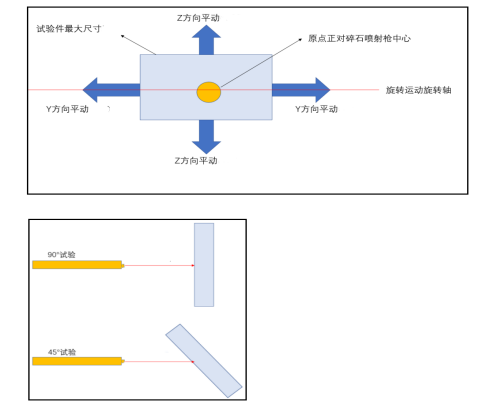

试样采用高精度电机带动链条左右上下匀速移动速度可任意调节

喷射时间可设置0-999秒并喷射中设置时间暂停时间连续时间等设置

漏斗可安装30kg喷射介质并喷射完有报警功能彩色灯提醒和声音提醒

控制系统和试样箱可分离灵活可随意移动位置螺丝锁紧

加配全自动输送喷射介质

人工趴梯1只试样尺寸大于1米以上均配

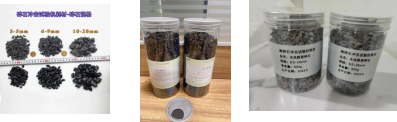

喷射介质：钢珠鹅卵石砂砾等

喷射速度可调0-1MPA

发射量可调节

碎石直径 6mm

压力调节范围≥500kPa

速度调节范围≥120km/h

发射量调节范围≥1kg/min

发射角度调节范围 45～90°

喷射压力范围：0-1MPA可定制其他高压力

试样测试角度：平板式的测试试样可按45°90°54°   喷射3D试验箱二合一无需平凡更换简单操作

收集箱采用抽屉式操作简单拉出功能

喷射枪：45°和90°不锈钢制作不生锈美观大气

核心需求：满足参数   外观美观   操作简便    保证安全

四试验标准要求：

室温下操作试验

满足：SAE汽车工程协会标准 ASTM美国测试材料协会标准 VDA德国汽车工业协会标准GM FORD福特汽车标准VW大众汽车标准QC/T汽车行业标准 JIS TOYOTA日本丰田汽车标准CHRYSLER(克莱斯勒汽车标准) MAZDA马自达汽车标准NISSAN尼桑汽车标准GM通用汽车标准等的测试标准GMW 1407JIS M0141,TL211-6,GME 60 268ASTM D3170SAE J400FORDChrysler 463PB-39-01GMW14668-3.4.9,Chrysler 463PB-52-01GM 9119P /9508P / 9619P Mazda MES MN 601CNissanVolkswagenToyota,ISO 20567-1

伍与通用试验机差异：

1标准试验机用于表面漆膜等检测例如保险杠散热片电池包等本设备用于主动格栅功能检测

2标准试验机检测时间10s 本试验要求至少1h 进料下料机构气源需求需要相应调整

3标准试验机对于喷射面积无要求本试验要求全覆盖 需要对相应的喷枪喷嘴进行调整或者被测件安装夹具端进行电动调整

4无人守住属于全自动检测

5射枪进气管用于射枪进气的耐高压管为活动件易拆卸

6混合室高压空气与介质混合处(即当介质落下的时候通过的压缩空气根据气流方向流动)

7射枪管用于通过混合的高压空气和介质 确保介质通过的压力流速流量方向等

8进料口介质通过此处进入混合室也可通过此处观察进料状态

9压力管用于喷射压力值的大小接有压力表

10射枪安装用于射枪的安装简易快速安全

六供电(气)要求

6.1 供电要求

1.AC 220V

2.电压允许波动范围：AC220V(1±10%)

3.频率允许波动范围：(1±1%)50Hz

4.要求用户在安装现场为设备配置相应容量的空气或动力开关并且此开关必须是独立专门供本设备使用电源容量500W电流5A

6.2供气要求

设备运行时需用到压缩空气气压0-0.8Mpa客户自备
