用途

仪器适用于天然石材耐断裂能量的测定；测试适用于材料的和检验，技术测试适用于产品的检验和研究测试。

原理

试样干燥至恒重后，让一个不断增加高度然后自由落下的钢球撞击直至破碎，计算冲击断裂能量。

执行标准

GB/T 9966.14- 天然石材试验方法 第14部分:耐断裂能量的测定

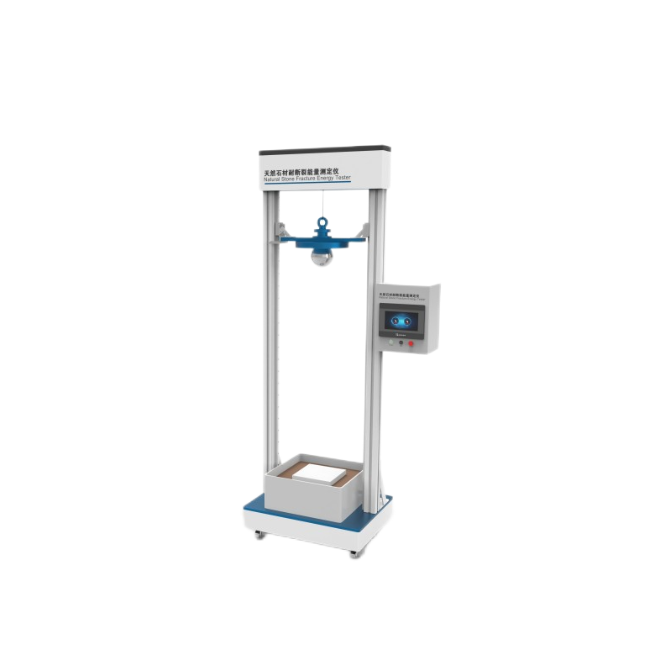

天然石材耐断裂能量测定仪是评估石材抗冲击断裂性能的设备，依据标准《GB/T 9966.14-》设计，用于量化石材在冲击载荷下断裂需能量。以下从核心功能、技术原理、标准应用及操作要点四方面解析：

一、核心功能与技术原理

‌功能定位‌

仪器于天然石材如花岗岩、大理石、砂岩等的耐断裂能量测定，覆盖材料、产品质检及科研测试三大场景，确保石材在建筑、装饰等应用中抵御冲击载荷的安全性‌12。

工作原理‌

试样经干燥恒重后，置于铺有硅沙颗粒2 mm~0.076 mm的容器中。钢球质量1.00±0.01 kg从预设高度自由落体撞击试样，逐次增加高度直至试样断裂，通过公式 ‌E=mghE=mgh‌m为钢球质量，g为重力加速度，h为断裂高度计算断裂能量‌13。

二、执行标准与关键技术参数

‌标准依据‌

严格遵循《GB/T 9966.14- 天然石材试验方法 第14部分：耐断裂能量的测定》，该标准于年11月实施，归口石材标准化技术委员会TC460‌。

 核心参数‌

 控制系统‌：PLC自动化控制，7寸触摸屏中英文界面，支持参数预设及数据记录‌；

‌冲击组件‌：钢球质量(1.0±0.01)kg，有效冲击高度0–1180mm可定制气体高度；

‌试样要求‌：尺寸200×200×30mm，沙箱规格400×400×150mm；

‌运动系统‌：高精度导轨+电磁驱动，激光自动测高，步进电机保障运行精度；

‌设备规格‌：1051*500*2300mm，220V/50Hz供电，配备福马轮便于移动固定‌。

三、测试流程与操作规范

‌试样制备‌

石材试样需切割至标准尺寸200×200×30mm，表面平整无缺陷，并在65±5℃烘箱中干燥至恒重，后置于干燥器冷却‌。

‌测试步骤‌

‌定位校准‌：使用气泡水平仪调整沙箱水平，确保钢球垂直下落撞击试样中心；

‌冲击测试‌：钢球从初始高度50mm开始冲击，每次增加50mm，直至试样断裂；

‌数据记录‌：自动记录断裂高度，计算断裂能量并生成报告‌。

 四、重要性及应用领域

‌质量控制与安全保障‌

量化石材抗冲击能力，预防建筑装饰中因断裂引发的安全事故，尤其适用于高负荷区域如地面、外墙‌。

‌研发与资源优化‌

支持新材料配方优化，提升石材利用率，减少开采浪费。例如，通过对比不同石材的断裂能量数据，筛选高材料‌。

‌行业标准化推动‌

统一测试方法增强数据可比性，促进检测实验室及工程验收标准化‌。

‌典型应用场景‌

‌石材企业‌：原料进厂检验、产品分级；

‌检测机构‌：第三方质量如ISO；

‌工程项目‌：幕墙石材选型、抗震性能评估‌。

 五、结

该仪器以自动化、高精度设计为核心，通过冲击能量量化石材断裂韧性，为行业提供关键质量依据。操作需严格遵循试样制备与校准规范，确保数据可靠性。随着绿色建筑发展，其在资源高效利用及安全设计中的价值将进一步凸显‌

六，配置清单

主机1台

测试软件1套

电源线1根

铭牌1块

说明书1份

操作视频1份

保修卡1份

合格证1份

冲击钢球：1.0±0.01Kg，直径62.7mm，数量1件

水平仪1件
