产品概述

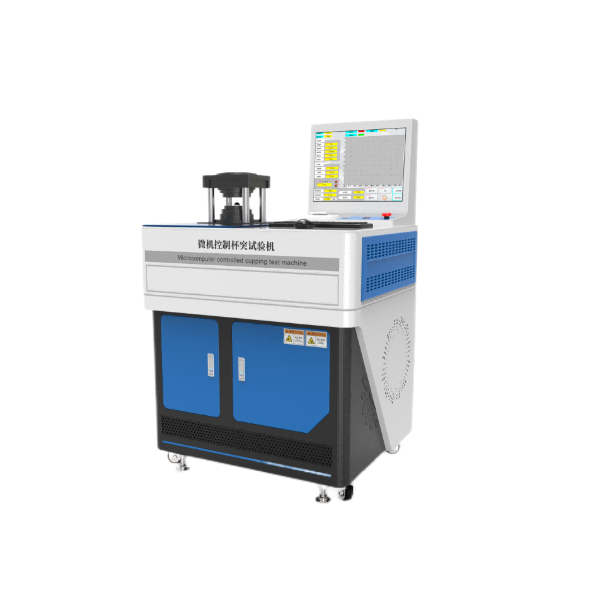

微机控制杯突试验机可实时动态显示加紧力值、顶破力值、杯突值、试验速度和试验曲线。主要用于检验金属薄板和带材的塑形变形性能。

满足标准:

GB/T4156-2007《金属材料薄板和带埃里克森杯突试验》

JG 583-2010《杯突试验机》；

GB 5125-85《有色金属冲杯试验方法》

JB/T7408-94；

ASTME643-2008标准

技术参数

控制系统：PLC+Windows系统；

操作界面：彩色15寸嵌入工业电脑，中英文切换；

WiFi连接无线打印机；

曲线展示

板材厚度：

标准杯突试验  0.2—2mm

非标准杯突试验   0.2—3mm

标准冲杯试验有色金属板     0.1—2mm

 冲头行程：0-60mm；

试验准确度：杯突值精度±0.02mm；

试验速度：2~100mm/min；

夹紧活塞行程：0-40mm；

冲压负荷： 60-300kN根据客户选择而定

夹紧负荷：25kN-120KN根据客户选择而定；

液压油：N46号液压油；

杯突试验模具规格：

选配冲头：dpΦ32
  选配 冲模：ddΦ32.28  ddΦ32.35  ddΦ32.43  ddΦ32.50
                ddΦ32.60  ddΦ32.75  ddΦ32.90  ddΦ33.05
                ddΦ33.20  ddΦ33.35  ddΦ33.50  ddΦ33.80
                ddΦ34.10  ddΦ34.50  ddΦ35.00  ddΦ35.60
                ddΦ36.30  ddΦ37.00  ddΦ38.50  ddΦ39.80

标配冲头球径：φ20±0.05mm

标配垫模孔径：φ38±0.1mm

标配固定模孔径：φ27±0.05mm

外形尺寸：780×560×1400mm；

电源功率：380V 50Hz 3KW
