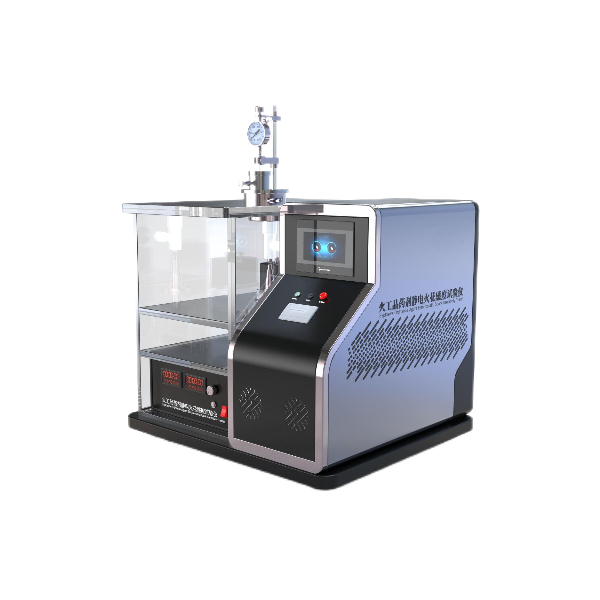

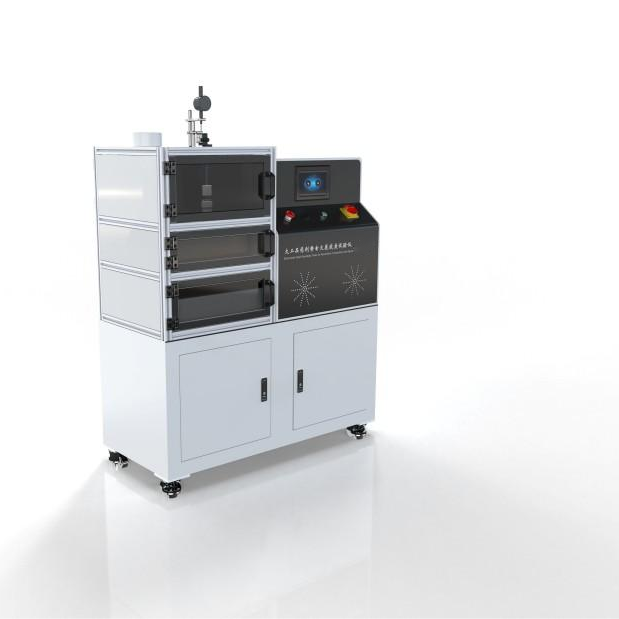

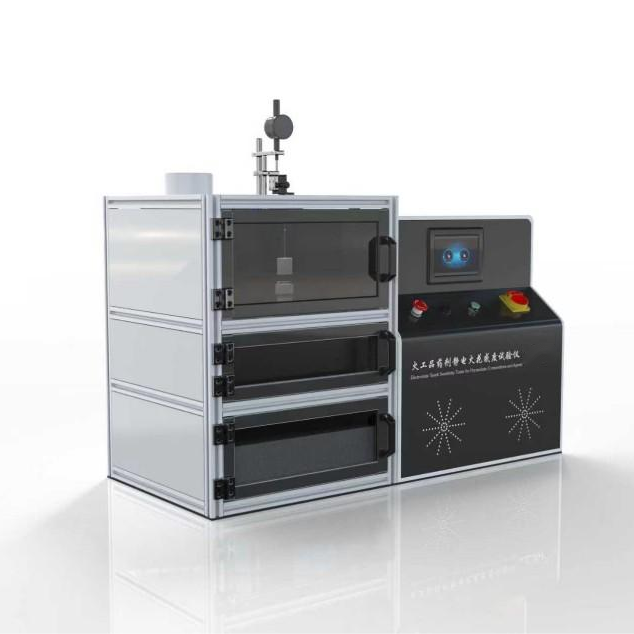

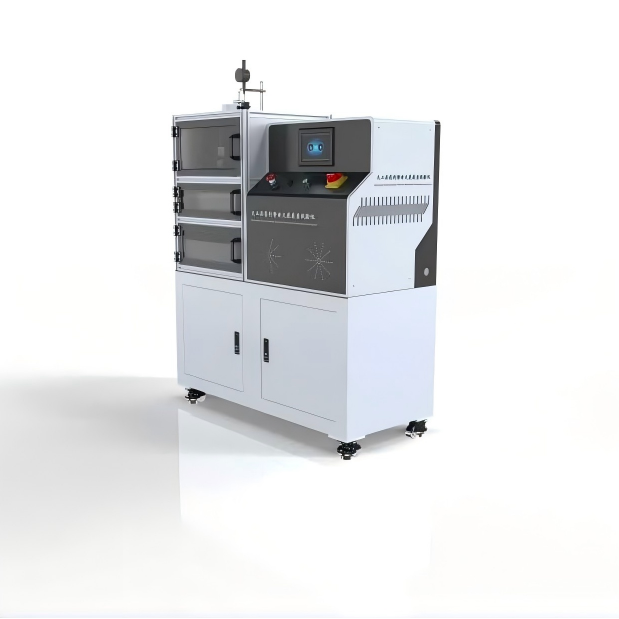

仪器介绍

实验原理

静电火花对药剂的起爆或引燃作用，可以等效地看成是一个充电到一定电压的电容器，通过一定的电阻对置于一定形状电极间的被测药剂放电，观察其发火情况，用被测药剂 50%发火能量或电压的均值作为被测药剂的静电火花感度值。

符合标准：

GJB 5891.27-2006《火工品药剂试验方法第 27部分:静电火花感度试验》

仪器参数

技术参数：

控制方式：PLC

操作方式：7寸彩色触摸屏

1、直流高压电源：200V~50KV

2、高压真空继电器开关：要耐压50KV

3、静电电压表:  量程0~30KV

4、高压电容：电容500PF,标配10000PF

5、串联放电电阻：5000Ω /50KV

6、发货装置：

6.1上下电极同轴度≤φ0.5mm

6.2电极间隙调整范围大于4mm

6.3调节间隙在0.2mm，误差为±0.015mm

7、  击针 ：2套

击柱  ：φ10*10mm   材料T10A  Ra=0.2μm 冷油 淬火HRC60~65

击柱套 ：外径φ40*16mm  内孔φ10*16 材料T10A  Ra=0.2μm 冷油淬火HRC60~65

             底座：外径φ50*25mm   击柱套安装孔： φ40*10mm   材料T10A  Ra=0.2μm 冷油 淬火HRC60~65 ；

8、定量勺：20毫克和30毫克；

9、绝缘棒:用途释放电路中的多余静电Ø25mm

10、护胸板：500*450*2mm不锈钢材料，表面涂静电材料；

11、观察口：防爆玻璃厚度19mm；

12、夹具撤卸扳手2板上下电极；

13、选配恒温水浴 烘箱   :   0~99℃ 温控精度：±1℃

14、标配天平：量程200g  精度：0.001g

15、标配百分表：分度0.01mm,0-25.7mm

16、电源         ： AC 220V 50HZ  1.5KW

17、规格：长1130*宽500*高1500mm

基本配置：

主机   一台

电源线 一根

说明书 一本

合格证 一个

保修卡 一个

铭牌     一个

扳手     一套

恒温水浴烘箱   一台

天平            一个

内孔百分表  一把

击针

击柱
