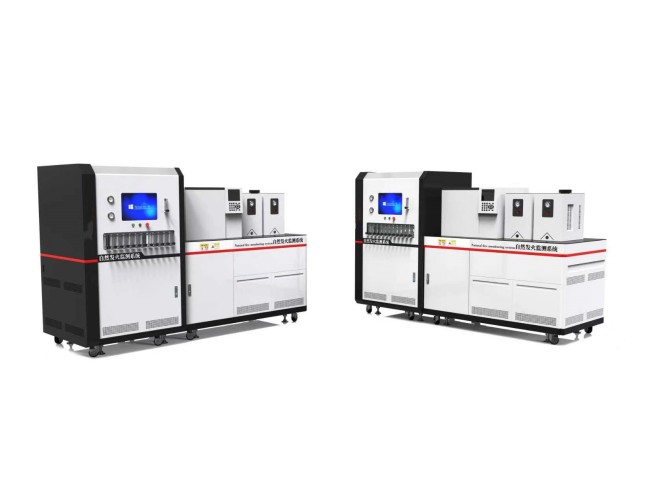

自然发火监测系统

一、描述

实现对井下自燃标志气体的连续、在线分析，为工作面防灭火预警以及制定措施提供数据支撑，保证工作面的安全回采。

二、适用范围及环境

本系统适用于大气压力 80kPa-116kPa；环境温度:0~+40℃ ；相对湿度不大于95%；具有甲烷混合物及煤尘爆炸危险的煤矿井下。

三、执行标准

MT/T 757-2019  《煤矿自然发火束管监测系统通用技术条件》

四、主要技术参数

1、矿用本安型安全监测分站：

井下束管监测色谱分析分站采用安捷伦色谱分析模块。

1气体分析方式：采用色谱气体分析模块。提供分站安标检验报告。

2分析路数：8 路

3井下束管监测系统检测气体：CO、CO2、CH4、O2、C2H4、C2H2、 C2H6 、N2 、H2S、H2 、C3H8 等气体。提供安标检验报告。

4量程 0-小分辨率 0.1ppm；

5分析时间：单路分析时间小于 2 分钟；

6可以在井下主站人工分析气体；

7运行时间：24 小时连续在线运行或人工设定；

8输气方式：正压输气传输，负压抽气传输；

9设备校正：地面上位机控制井下设备远程校正；

4.本安型光纤测温主机

矿用本安型分布式光纤测温主机具有多通道光转换功能，插损小，易扩展；整机功耗低，本质安全，便于携带运输；采用嵌入式Linux架构设计，保证系统运行稳定性；具有更高的温度精度和空间分辨率；提供各种报警指示灯，方便了解运行状态；提供网 口、串 口、USB 等多种接口方式，可以将监测数据通过矿上已有的通讯监控网络传输到地面，从地面进行远程监控。

主要参数指标：

序号 项目 参数值 单位 备注

1 测温距离 6 km

2 测温范围 0～100 ℃

3 温度分辨率 0.1 ℃

4 测温精度 ±3 ℃

5 测温采集时间 <5 s

6 定位精度 ±1 m

7 通道数 12 --

8 系统软件 WINDOWS 操作系统

9 外部接 口 以太网 --

10 系统工作温度 -20～+45 ℃

11 电源输入 12V DC 双回路供电

5.矿用本安型自动放水器：

1放水器具有RS485传输功能。

2放水器具有感应水位自动排水功能。提供安标检验报告。

3放水器具有远程控制排水功能。

五、技术要求

1、气体分析设备可安装于监测点附近。

10通讯接 口：支持光纤或 RJ45 接 口；

11具有自动报警功能：对限气体自动报警；

12通信方式：支持光纤或RJ45 等多种方式接入工业环网。

2、气体采样泵：

1采样泵必须具备矿用产品安全标志。

2采样泵电机电压：660V/AC、1140V/AC。

3采样泵电机功率： ≥1.5kw。提供安标检验报告。

4采样泵电机：具有矿用产品安全标志证书、防爆证书。

5采样泵电机防爆类型：矿用隔爆型。

6采样泵负压：-80kPa。

7采样泵抽气量：≥100L/min，必须满足矿井需求。提供安标检验报告。

8采样泵抽气距离：对束管抽气距离≥5km。

9采样泵功能：可实现地面远程控制启停功能。

3、煤矿用聚乙烯束管：

1主要技术参数要求

1参考型号：PE-KM1.25/20 (MPE80) 500m/盘；

2束管芯数：1 芯；

3颜色：管外壁不少于3 种颜色进行区分；
