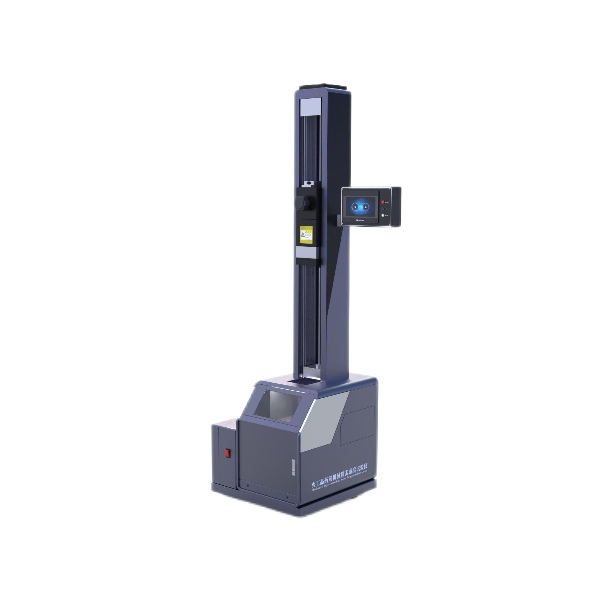

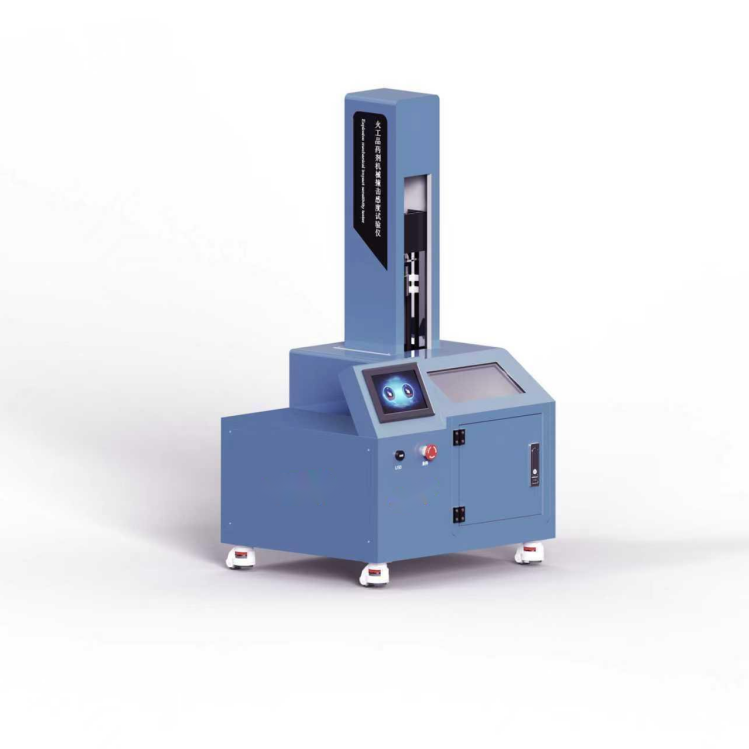

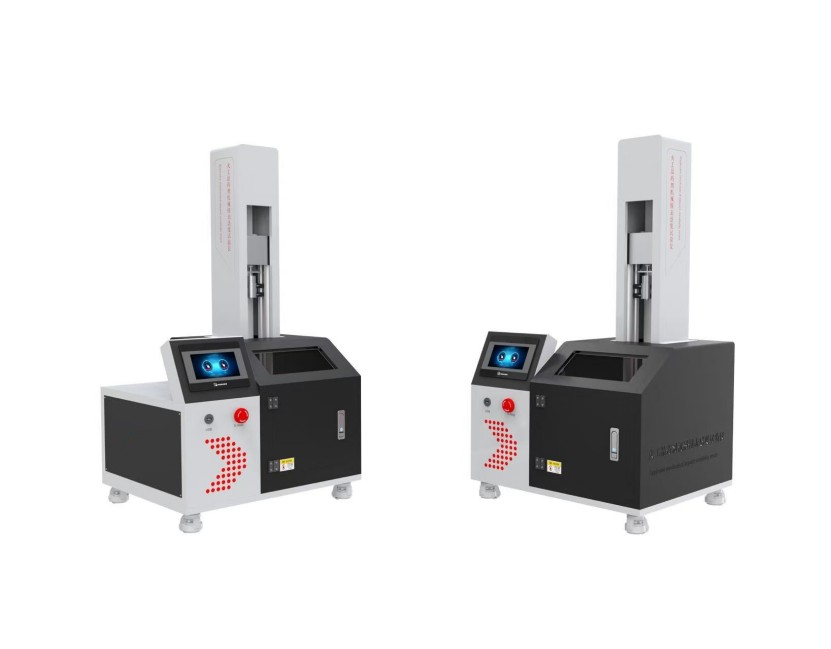

F909火工品药剂机械撞击度试验仪

一、 仪器介绍

实验原理

升降法

将定量的被测药剂压制在试样孟内,用一定质量的钢锤从不同高度自由落下撞击击柱,击柱撞击试样盂内的药剂，观察其发火情况，用统计分析方法计算其50%发火高度和标准偏差，以此评价被测药剂的机械撞击感度。

爆炸概率法

将定量的被测药剂压制在试样孟内,用一定质量的钢锤从规定的定高度自由落下撞击击柱，击柱撞击试样孟内的药剂，观察其发火情况，计算发火试样的百分数，以此评价被测药剂在规定落高下的机械撞击感度。

符合标准：

GJB 5891.22-2006《火工品药剂试验方法第 22部分  机械撞击感度试验》；

AQ4124-2026

QB/T 1941.2《烟花爆竹药剂 撞击感度测定》

二、 仪器参数

技术参数：

控制方式：PLC

操作方式：7寸彩色触摸屏，中英文切换；

1、行程：700mm 可调

2、落锤：0.50kg±0.001kg、0.80kg±0.002kg、1.20kg±0.003kg  的钢质落锤

选配：AQ4124-2026标准里要求落锤重量10KG；

选配：QB/T 1941.2标准里要求落锤重量5KG；

3、试样盂：直径为6.52*2.0mm，孔深直径为5.65*1.13mm

材料:钢带15-P-I-T0.5 GBT710

技术要求:镀铜后镀锡钝化处理

4、击柱:   材料:钢材T8A  淬火硬度:59HRC-62HRC

5、垫柱:  φ10*11.5mm 材料:钢 GCr15   淬火硬度60HRC-65HRC；

6，垂直角度尺：500mm标配；

辅助设备

6、选配恒温水浴  :   0~99℃ 温控精度：±1℃

7、选配压力机 : 分辨率0.1

8、选配天平：量程200g  精度：0.0001g

9、标配塞尺：1级

10、标配水平仪：1级水泡

9、电源 ： AC 220V 50HZ  1.5KW

10、外形规格：650*550*1200mm

基本配置：

主机   一台

电源线 一根

说明书 一本

合格证 一个

保修卡 一个

铭牌     一个

扳手     一套

天平            一个

塞尺 一个

水平仪一个
