描述

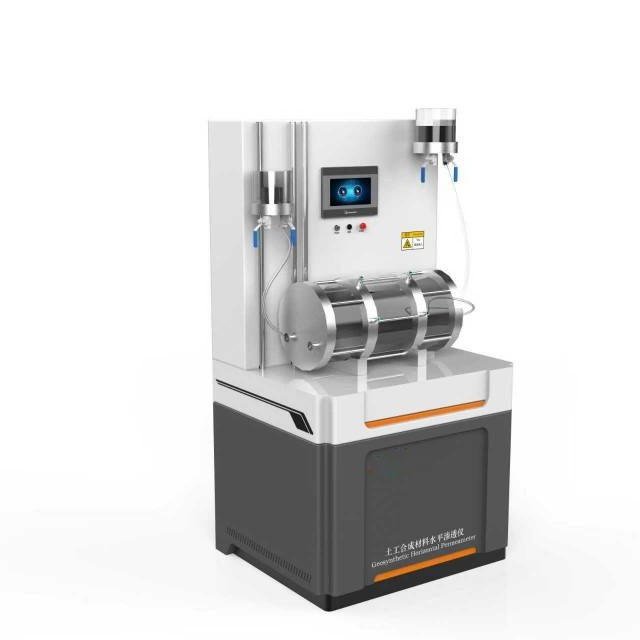

用于测定土工合成材料在恒水头水流条件下的水平渗透性。试验时在规定的水力梯度和接触材料条件下，改变法向压力，测量土工布及其有关产品平面内的水流量。

特点

1.本机采用亚克力和铝型材制成，美观且不易生锈

2.结构紧凑，安装方便

3.水路设计合理，操作简单

4.土工布水平渗透仪带水箱，环境适应性好

5.气动加载法向试样施加恒定压力，安全可靠

6.高精度压力表读取方便可靠

7.采用两个溢流口的水位控制系统，可实现水头损失连续，可调大范围

8.水头高度值由水位刻度读取，读数精度为1mm

9.配有各种厚度的闭孔橡胶，适应不同厚度的试样。

执行标准

GB/T17633-2019、ISO/FDIS 12958-1998、ASTM D4716-2007、SL/T 235-9-2012

JTG E50 T1143

技术参数

控制系统：PLC+Windows系统，双系统切户；

操作界面：彩色10寸嵌入式工业电脑，中英文切换；

WiFi连接打印机A4

压板尺寸：305×305mm(L×W)

试样尺寸：100x200mm  ；

试样厚度：0-50mm；

密封橡胶厚度：10,15,20,25mm

加压方式：气动加压

法向压力：0-600kPa ，精度±0.5%FS 可调

水头高度调节方式:升降螺杆，手动

水头差调节范围：0~400mm连续可调，水位计显示

水头差精度：±1mm

储水箱容积：120L

外形尺寸:800x720x2100mm

重量: 100kg；

发货清单

主机1台；

测试软件1套；

说明书1份

合格证1份

保修卡1份

签收单1份

铭牌1块

电源线1根

扳手1套

宣传册若干
