主要用途

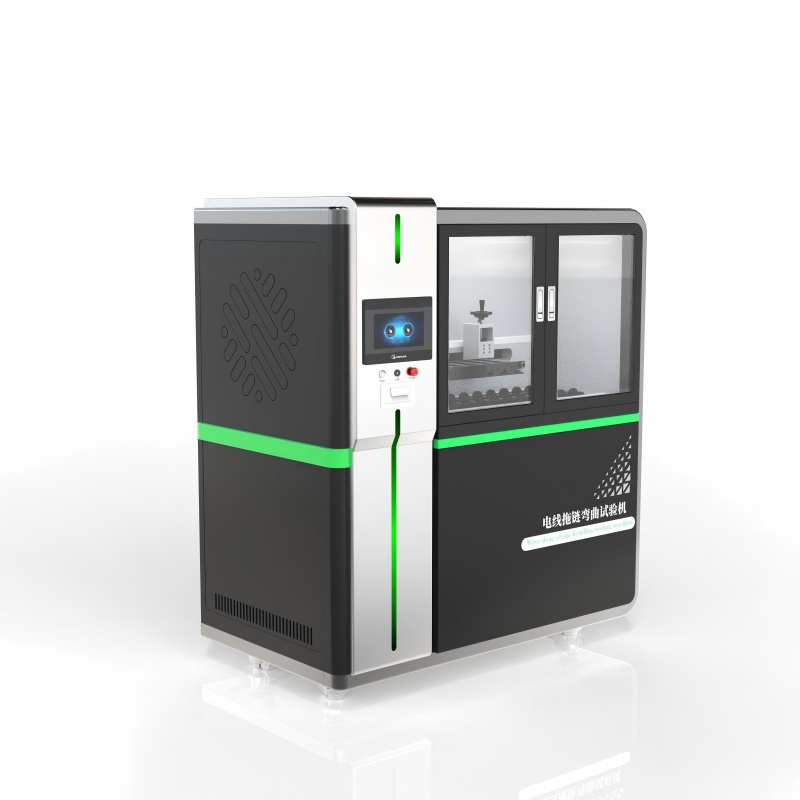

模拟拖链及柔性电缆的使用工况，通过不断的往复运动，完成拖链和柔性电缆的柔软度试验和疲劳寿命试验。用于TUV、VDE、UL等高柔性电缆检测要求。机台结构为水平双翼式组合结构，主要用于检测线缆在拖链的带动下，经反复高速U型弯折测试后是否发生短路，及绝缘护套是否有龟裂、破损或其它异常现象。以检测金属线材在反复高速U型弯折测试中承受塑性变形的性能和显出来的缺陷。

应用领域

适用于拖链电缆、拖链、其他柔性电缆、电源线、漆包线、电缆线绝缘绝缘护套的耐卷绕、弯曲次数测试。

执行标准

TUV：2 PfG 2577/07.19 Requirements for Cables used in Robot System、UL：RP 5770 Recommended Practice for Evaluating Cables for Use in Repeated Flexing Applications、

VDE-PB-002 2:2018-07 Classification of flexible Industrial Cables、CRIA：0003-2016、TICW：21-2019、

技术参数

控制系统：PLC台达

操作界面：彩色7寸触摸屏，中英文切换威纶通；

运动模式：全自动伺服电机汇川

工位：双工位，可选择其他工位；

次数设定范围：触摸屏上0-999999次任意设定

速度设定范围：0~180m/min无级变速；

测试行程：0-1200mm可调(可定做其他规格)

多可测芯线数量：可进行1-50芯电线电缆柔软度试验；

夹具：可根据线缆的直径与拖链的尺寸宽度40mm~150mm，调整弯折半径，同一拖链内采用隔片将线缆限制在固定位置

外形尺寸长2040mm,宽880mm,高1460mm

电源AC220V(110V),50Hz，3500VA

配置清单

主机1台；

测试软件1套；

说明书1份

合格证1份

保修卡1份

签收单1份

铭牌1块

电源线1根

扳手1套

宣传册若干
