一、产品介绍:

1产品介绍

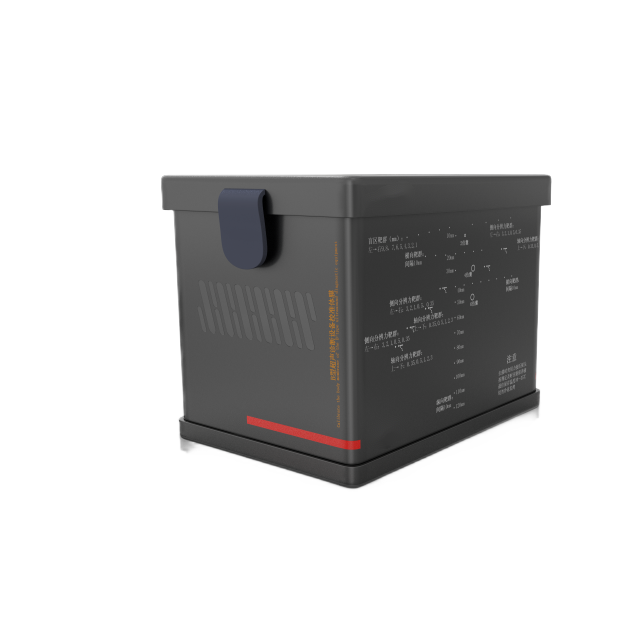

B型声诊断设备校准体膜适用于工作频率在5~20MHz之间的Ｂ设备的性能检测。

2依据标准:

GB 10152-2009《B型声诊断设备》

三、性能参数：

技术 指标：

1、TM材料声速:1540+10 m/s23±3℃

2、.TM材料声衰减系数斜率:0.70+0.05dB/cm/MHz23±3℃

3、尼龙靶线直径:0.10±0.02mm

4、尼龙靶线位置公差:±0.05 mm

TM材料中嵌埋有线靶21群，其靶群及模拟病灶分布

1、 A1~A7:

侧向分辨力靶群，靶线直径为0.1mm。分别位于深度10，20，30，40，50，60，70mm处，每群中靶线中心间距自左向右依次为0.35，0.5，1，2，3mm。

2、B1~B7:

轴向分辨力靶群，靶线直径为0.1mm。各靶群中上面一条靶线分别位于深度10，20，30，40，50，60，70mm处，每群中每条靶线与其上方对应的侧向分辨力靶线中心垂直距离由左而右依次为3，2，1，0.5，0.35mm，靶线间的水平距离分别为0.2mm即水平错开间距

3、C

盲区靶群，靶线直径为0.1mm。右侧四条相邻靶线中心横向间距均为10mm，至声窗距离分别为5，6，7,8,9mm。左侧三条相邻靶线中心横向间距

均为15mm，至声窗距离分别为1，2，3，4mm。

4、D

纵向靶群，靶线直径为0.1mm。共含靶线12条，相邻两线中心距离均为10mm。

5、E1~E2

横向靶群，靶线直径为0.1mm。E1位于深度位置为20mm处，E2位于深度40mm处，相邻两线中心距离均为10mm。

6、模拟病灶F1-F3

TM材料内嵌埋有囊性模拟病灶3个，均为圆柱形，直径分别为2，4，6mm，柱轴均与靶线平行，轴心分别位于深度10，30，50mm处,
