输液泵用管路耐用性试验工装 、SV级输液管路耐用性试验工装

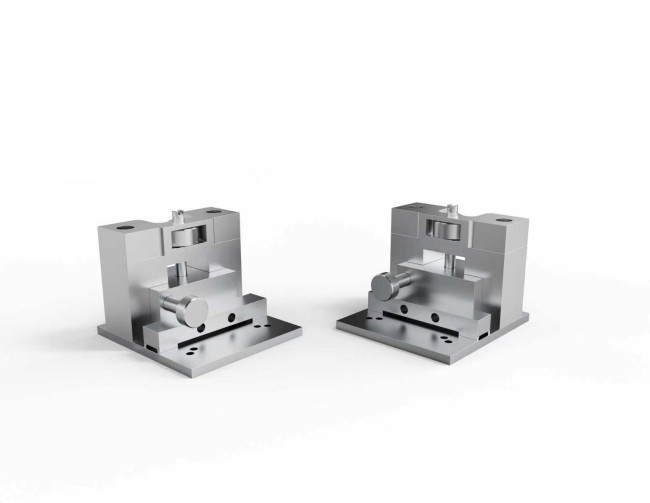

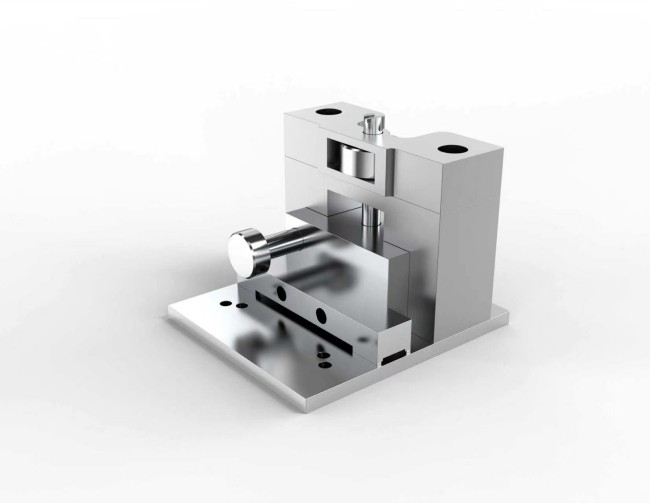

 输液泵用管路耐用性试验工装，是附录 A规范性附录规定的、专门用于 SV 级 输液管路耐用性流速稳定性测试的通用模拟泵装置。

YY/T 1653-2020 附录A

一、核心用途

· 适用对象：SV 级输液管路使用标准工装验证的管路

· 测试目的：模拟输液泵的滚压工作原理，在4 小时 / 12 小时连续运行后，验证：

1. 流速变化 ≤ ±5%

2. 管路无肉眼可见的结构性损坏

二、工装结构与关键尺寸附录 A

工装为滚轮旋转挤压式结构，核心参数如下：

1. 整体结构图 A.1

· 驱动：电机驱动滚轮组旋转

· 核心组件：滚压轮凸轮 + 固定压板

· 工作方式：滚轮连续挤压压板间的管路，实现蠕动输液

2. 关键尺寸图 A.2、A.3

· 滚压轮至压板间距：3.00 mm标准挤压间隙

· 滚压结构凸轮：

o 齿间距：35 mm

o 圆角：R0.5 mm

· 整体长度：105 mm

三、试验方法配合工装

1. 安装：将待测管路装入工装的滚轮与压板之间。

2. 流速校准：

o 初始流速：25 mL/h (±10%)

o 加速运行：200 mL/h (±10%)

3. 时长：

o 4 小时试验：25 mL/h 稳定 → 200 mL/h 运行 4h → 回归 25 mL/h 检测

o 12 小时试验：25 mL/h 稳定后，持续运行 12h

4. 判定：全程流速波动 ≤ ±5%，管路无破损、变形、泄漏。

四、与 MV 级管路的区别

· SV 级：必须用此标准工装测试通用型。

· MV 级：用制造商自己的输液泵测试型。
