描述

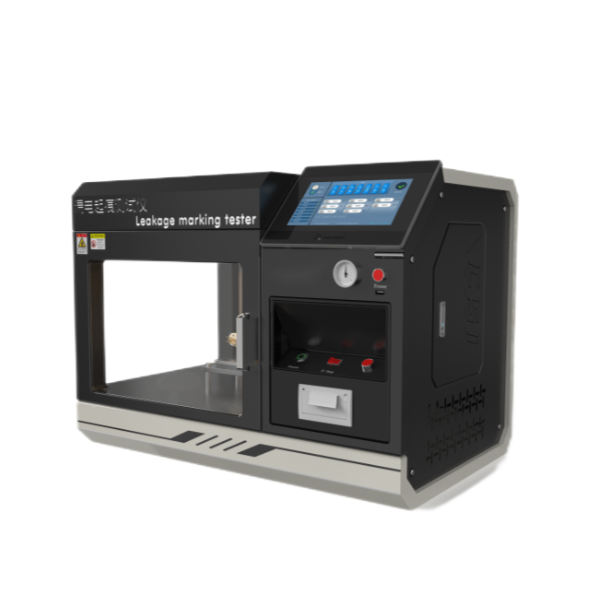

漏电起痕试验仪测量在电压高达600V时固体电气绝缘材料在电场作用下表面暴露于含杂质的水时的相对耐电痕化性能。

执行标准

IEC60112:2003/GB4207-2003<固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法>，UL746AASTM D3638-92、 DIN 53480 等标准规定的仿真试验项目。

设计标准GB6553-2014严酷环境条件下使用的电气绝缘材料评定耐电痕化和蚀损的试验方法(IEC60587:2007，IDT)

主要用途：

漏电起痕试验仪测量在电压高达600V时固体电气绝缘材料在电场作用下表面暴露于含杂质的水时的相对耐电痕化性能。

当将电压施加到放在材料表面上规定的电极装置之间，且电解液以规定的时间间隔滴到两电极之间时，在此试验情况下可能产生电痕化。引起材料破坏所必需的液滴数随着施加电压的减小而增加，且在低于某一限值时，不发生电痕化。当材料在高试验电压下也未电痕时，可以有不同程度的腐蚀，且腐蚀深度能测出某些材料能在试验时燃烧。

技术参数：

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换；

电极材料：试验电极-铂金，电极接杆-铜（铂金纯度达到标准要求99%）

电极尺寸：(2mm±0.1mm)×(5mm±0.1mm)×(40mm±5mm)

铂电极12mm，30°±2°斜面

电极距离：4.0mm±0.01mm，夹角60°±5°

电极压力：1.00N±0.01N

试液电阻：A液0.1%NH4Cl，3.95±0.05Ωm；B液1.98±0.05Ωm

滴液装置：试验时不需要调整，操作简单

液滴高度：35mm±5mm(可调节)

液滴时间：30s±0.01s(优于标准)(可预置调节)

滴时间：24.5min±2min

内箱：黑色烤漆处理；

液滴滴数：1～9999(可预置)(可调节液滴大小，使44-55滴的容量为1cm³

试验风速：0.2m/s(新标准)

试验电压：100V～600V(25V分度，可调节)

电源压降：1.0A±0.1A时8%

起痕判断：0.50A±10%，2.00s±10%

施加电压在100～600V（48～60Hz）之间可调，短路电流在1.0±0.0001A(优于标准0.1A)时电压下降不超过10%

排气孔：Ø100mm

空气环境：温度0~40℃相对湿度：≤80%无明显振动及腐蚀性气体的场所

当试验回路中，短路电流大于0.5A时间维持2秒钟继电器动作，切断电流，指示试品不合格

试验电源：220V 0.6kVA 50-60Hz；

外形尺寸：1000*1150*650 mm
