一，用途

电线电缆耐刮磨测试

二、技术参数

控制系统：PLC’

操作界面：彩色7尺寸触摸屏，中英文切换

针头直径一：根据客户和供应商的约定选配（0.25±0.01）mm 或标配（0.45±0.01）mm；

— 针头类型如下

— 频率：（55 ± 5）循环/分钟（一个循环包括一个往复运动）可在触摸屏上设置其他频率；

— 针的位移：（20 ± 1）mm；

— 磨损长度：（15.5 土 1) mm；

— 移动类型：设计细节不应影响试验结果；

— 质量（位置、值、设计细节）：动态条件下试样的垂直力恒定；

— 试样安装力：试样在试验期间不得移动，如需固定，导线上的张力不得超过 100 MPa (N/mm 2)：

-----试验次数：0-99999999次(可预置且断电记忆功能)

-----停机装置：当刮针磨穿绝缘层与导体接触时，设备自动停机;

-------对测试样品施加总垂直力（7±0.05）N。在（23 ± 1）°C 温度下进行四次测量，确定循环次数。每次读取后，将试样移动 100 mm，-------顺时针旋转 90°。每次读数后，请更换针头。

刮针荷重：800g、900g、1000g、1100g根据客户实际选配

荷重砝码：300g砝码100g、200g、500g，65、105、155、210、270N各一个可叠加根据客户实际选配

机台尺寸(L×W×H):420*450*810mm

机台重量:35kg

停止功能：会自动停机

工作电源：AC220V、50Hz

刮磨长度:15.5mm

三，执行标准

符合标准：ISO6722，GBT25085，JIS C 3406;JASO D611，

四，试验样品

从长度为 3m 的电缆样品中准备三个测试样品。每隔 1m 取一次测试样品。剥开电缆上的绝缘层。一个测试样品由一个薄薄的绝缘截面组成。在准备过程中，注意不要使试样变形。如果电缆标记导致绝缘压痕，通过此压痕取第一个测试样品。

60 V 电缆

将测试样品浸入浴液中，如图 1 所示，浸泡 4 小时，然后施加 1 kV（r.m.s.）的测试电压。在导体和浴缸之间放置 30 min。 然后以 500 V/s 的速度增加电压，直到达到以下值： — 3 kV (r.m.s.)电缆< 0.5 mm 2; — 5 kV (r.m.s.)电缆>0.5mm 2. 6.2.3.2

600 V 电缆

完成 60 V 电缆的程序后，保持 3 kV 或 5 kV 再保持 5 min

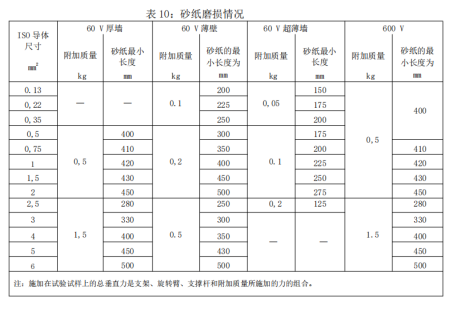

砂纸磨损
