核心竞争力

操作简单方便，设备故障率低，使用国内或进口电器元件，整机操作顺畅，误差小，使用年限长

数据显示

实时显示当前流量、测试时间，记录8个载物台，以估算可吸人分数等。

测试结束自动停止。

内置大容量存储器，可存储不少于2000组测试数据数据一般保留7天会被覆盖

配备USB接口，可导出测试数据Excel格式；可选连接电脑

结构特点

通电通气就可以使用，简单快捷

YY/T 1743-2021

麻醉和呼吸设备雾化系统和组件

控制系统‌

PLC+Windows双操作系统

操作界面‌

彩色10寸嵌入式工业电脑，中英文切换‌

浮球流量计

2-20L/min，精度:±2.5%FS

气体采样泵

抽气速率:10L/min进气口:外丝2分=1/4=约12mm极限真空度:-0.08mpa

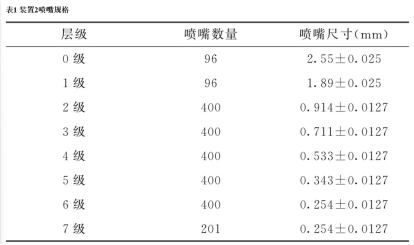

撞击器

8级载物台

微孔滤膜

玻璃纤维 80mm----0.45um 【50片孔径请备注【50片/盒】

呼吸管接头若干‌‌

内径15mm,20mm，22mm规格

照明模式

三色全自动切换

真空抽气泵

20L/min

办公打印机

WiFi连接

测试持续时间‌‌

0.1S～99999S，误差不大于±0.1s‌

测试储存数据

2000组

*电脑显示核心内容

1，在8个载物台的情况下，计算在撞击器上收集的沙丁胺醇的总质量；

2，计算直径不足的沙丁胺醇颗粒的累积收集量(%)；

3，使用NORMSINV 函数将累积频率转换为 z值，并在线性轴上绘制结果，以及在对数轴上绘制直径值；

4，测试结果累积直径分布图含X ——直径(μ m)

Y1 ——概率(z 值)

Y2 ——累积百分比；

实线——MMAD(3.9 μm)

虚线 ——MMAD/D(-1)=GSD 或D(1)/MMAD=GSD(2.06)

电源

220v，50hz；自适应宽电压

整机功率

200W

外形尺寸

840*560*730mm

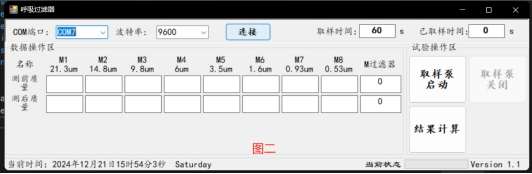

自制软件，实时监测，可USB导出结果，可连接电脑

YY/T 1743-2021

2-20L/min，精度±2.5%FS

标准要求流量在15L/min和13L/min和2L/min时进行校准

测试项

YY/T 1743-2021

测试项附录D3:使用以15L/min的流量进行校准和运行的级联撞击器进行的测试.

D4:使用小于15L/min的流量进行校准和运行的级联撞击器进行的测试.

YY/T 1743-2021

十万分之一电子天平

YY/T 1743-2021附录C

呼吸过滤器气雾颗粒输出和喷雾速率测试仪

YY0109-2013

医用声雾化器雾粒直径分布测试仪

主机

1台

设备整机发货，无需安装，通电通气即可使用

电源线

1根

设备连接插座使用

/

说明书

1份

介绍设备使用方法以及保养等注意事项

/

操作视频电子版

1份

手把手指导操作流程，学更方便

/

合格证及保修卡

1份

出厂质检，质保服务

/

铭牌

1个

记录设备整体信息信息

/

‌医疗器械生产质检

医用呼吸过滤器、麻醉系统管路过滤器出厂前的性能验证，确保符合标准

‌第三方检测机构

用于产品，提供合规报告

科研机构

用于产品升级，满足医疗行业对产品的需求

‌校准维护‌

定期校验流量计，避免数据漂移

样品预处理

必须严格遵循‌级联撞击法‌的标准化操作流程。预处理涵盖设备初始化、环境控制、关键部件清洁与校准四大模块。
