一，产品用途

本仪器适用于具有一定湿强度的过滤纸及过滤纸板滤水速度的测定，但不能用于经树脂加工，或其表面不亲水或不完全亲水的过滤纸和过滤纸板滤水速度的测定。仪器的工作原理是在纸样两面的压差为1Kpa（即100mm水柱）条件下，透过直径35.7mm(面积10㎝2)的纸样流出100 ml或200 ml水所需的时间，时间以秒表示。对水质的要求：在20℃时水质应符合导电率为（3.2-4.4）X107ms/m的自来水或0.02% Nacl的蒸馏水或去离子水经0.8µ滤膜或与之相当的滤纸滤过并用加热或真空脱气后的水。

二，技术参数：

1.试样厚度范围：0.10～3.00 mm

2.试验面积：10±0.05 cm2

3.夹环内径：￠35.7 mm

4.夹环外径：￠50 mm

5，PLC控制系统

6,7寸彩色触摸屏

三，仪器结构：

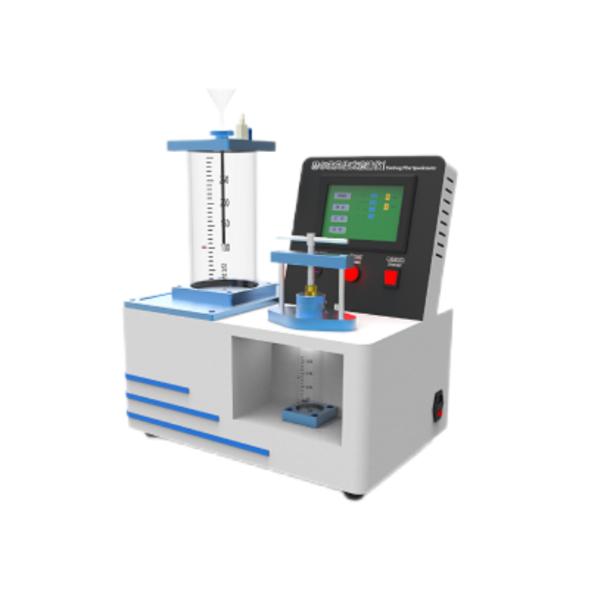

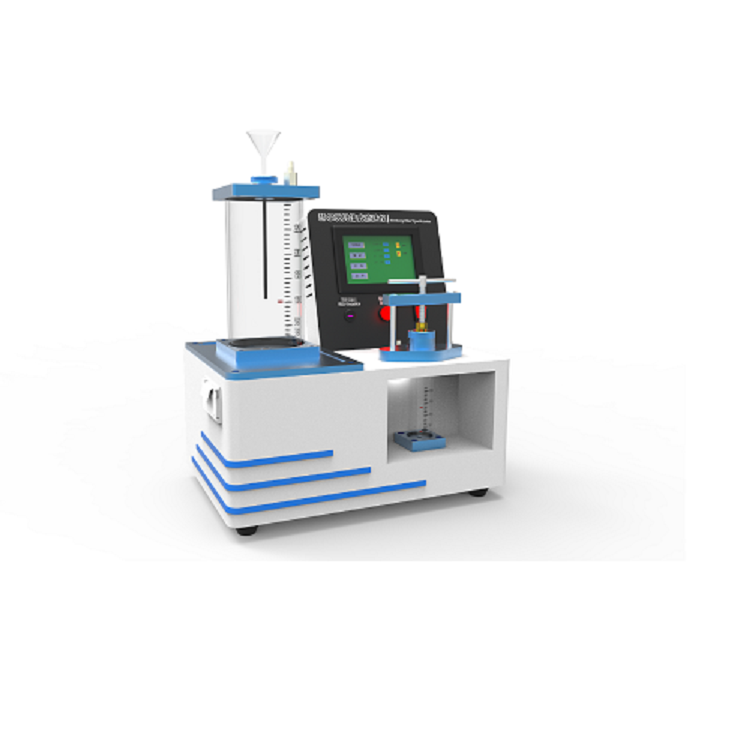

1、仪器由容器、夹环、测量筒及电控箱部分组成。

2、容器的上部装有透气阀门和带漏斗的恒压管（漏斗），容器的底部装有接头，用管子与电磁阀相连。

3、夹环有上压环和下压环、支架及接水盒组成，上压环与横梁上的调整螺杆相联，为方便装夹试样，立柱可在横梁上转动，在上压环转出中心后装夹试样，下压环下面有接水盒，当更换试样时，下压环上面残留的水流入接水盒中，然后由接水盒下的漏水管流出。

4、下压环底部有一接头，用管子与电磁阀相联，当电磁阀通电时，容器中的水从底部经电磁阀进入夹环，透过纸样的水经上夹环的透水管流入测量筒内。

5、测量筒由测量筒电测头、量筒座及放水阀组成，透过试样的水经上压环流入测量筒，筒中的水面升起到时零位时，电测系统开始记时，透过的水达到100 ml电测头头时，停止记时。100 ml或200 ml的量程开关在前面板上。做完一次试验后打开放水阀，测量筒中的水面下降，降至零位时，显示器复零。

6、电测系统由电测头、显示器的按键等组成，以单片机为核心的测控系统进行测量和控制。电源开关在电控箱的前面板上，电控箱面板。

赫尔茨贝格式滤速仪标准配置：主机

赫尔茨贝格式滤速仪依据标准：GB 10340-89  (引用标准GB 450)
